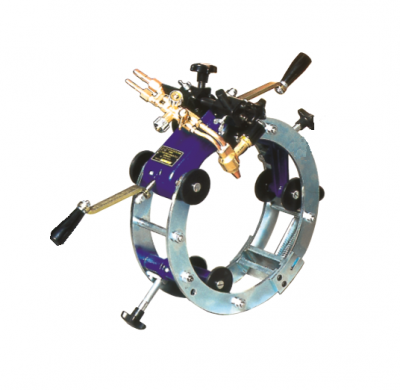

Машина термической резки труб Zinser RSV-4

Переносные машины для резки труб серии RSV немецкого производителя ZINSER предназначена для точной газопламенной резки стальных труб и снятия фасок под сварку как в полевых условиях при строительстве магистральных трубопроводов, так и в цеховых условиях. Мобильные машины ZINSER позволяют резать стальные трубы различного диаметра и подготавливать сварочный шов с минимальным объёмом подготовительных земляных работ, так как достаточно 270 мм зазора под трубой, чтобы произвести резку. Это достигнуто конструктивно за счет малых габаритов машины. Машина крепится на трубу с помощью специальных разъемных ободов прижимными колесами. Такое крепление обеспечивает максимально точное позиционирование на трубе, это особенно важно для малых диаметров труб. При работе машина RSV-4 перемещается по специальному стальному поясу-бандажу, который надевается на трубу и обеспечивает точное позиционирование машины.

При использовании пояса изготовленного под заказ машина RSV-4 позволяет резать трубы диаметром до 4500 мм. Рабочий газ: пропан или ацетилен (указывается при заказе). Регулировка положения резака: вертикальная и горизонтальная с помощью зубчатых реек.

Данная машина может поставляться с электрическим и ручным приводом.

Установки для газовой резки труб фирмы Zinser Schweisstechnik (Германия) в модификации RSV-0, RSV-1, RSV-2, RSV-3, RSV-4, RSV-4/14 позволяют разрезать стальные трубы и подготавливать сварочный шов (снимать фаску, разделывать кромки труб) для стальных труб с внешним диаметром от 70 до 6000 мм.

Передвижение установки по окружности трубы осуществляется с помощью ручного или электрического привода.

Информация. Оборудование для резки труб фирмы Zinser сконструировано так, что его можно надеть на трубу в любом месте даже при отсутствии конца трубы. При помощи быстро фиксируемых зажимов RSV можно закрепить в любой позиции на трубе. Ручной привод состоит из двух коленчатых рукояток и четырёх приводных роликов. Рукоятки сконструированы так, что обслуживающий установку человек не должен часто менять своё положение во время резки трубы.

УСТАНОВКИ RSV-0, RSV-1, RSV-2, RSV-3

Данные установки комплектуются жесткими раскрывающимися хомутами. Они могут быть в исполнении, как с ручным, так и с электрическим приводом.

ОСНОВНЫЕ ЭЛЕМЕНТЫ УСТАНОВКИ

Установка состоит из корпуса (1), приводных роликов (2), поворотных рычагов (6), натяжных роликов (3) и поворотной горелки (10) с устройствами регулировки горизонтального (8) и вертикального (9) положения горелки. Установка фиксируется и передвигается по направляющей ленте (4) с помощью натяжных роликов (3). Необходимое натяжение направляющей ленты выполняется с помощью винта натяжения (7) через поворотные рычаги (6). Установка передвигается на четырёх роликах (2), приводимых в движение рукоятками (5) через червячную передачу.

1. Корпус
2. Приводные ролики
3. Натяжные ролики
4. Направляющая лента
5. Рукоятка ручного привода
6. Поворотный рычаг
7. Винт натяжения
8. Регулятор горизонтального положения горелки
9. Регулятор высоты положения горелки
10. Горелка
11. Мундштук
12. Вентиль подачи режущего кислорода
13. Вентиль подачи кислорода
14. Вентиль подачи горючего газа
15. Подключение шланга подачи кислорода
16. Подключение шланга подачи горючего газа
