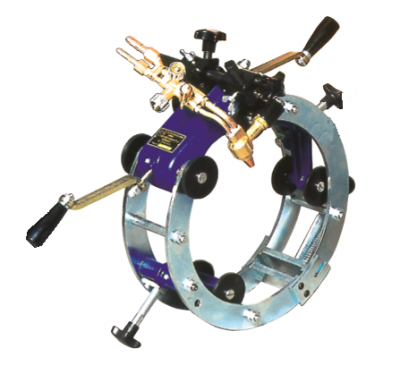

Машина термической резки труб Zinser RSV-1

• современная и надежная конструкция;
• простота в работе и высокая производительность;
• эргономичный немецкий дизайн;
• компактные размеры и малый вес, жесткая конструкция;
• регулировка положения горелки (вертикальная и горизонтальная) с помощью специальных реек.

Передвижение установки по окружности трубы осуществляется с помощью ручного или электрического привода.

Информация. Оборудование для резки труб фирмы Zinser сконструировано так, что его можно надеть на трубу в любом месте даже при отсутствии конца трубы. При помощи быстро фиксируемых зажимов RSV можно закрепить в любой позиции на трубе. Ручной привод состоит из двух коленчатых рукояток и четырёх приводных роликов. Рукоятки сконструированы так, что обслуживающий установку человек не должен часто менять своё положение во время резки трубы.

УСТАНОВКИ RSV-0, RSV-1, RSV-2, RSV-3

Данные установки комплектуются жесткими раскрывающимися хомутами. Они могут быть в исполнении, как с ручным, так и с электрическим приводом.

ОСНОВНЫЕ ЭЛЕМЕНТЫ УСТАНОВКИ

Установка состоит из корпуса (1), приводных роликов (2), поворотных рычагов (6), натяжных роликов (3) и поворотной горелки (10) с устройствами регулировки горизонтального (8) и вертикального (9) положения горелки. Установка фиксируется и передвигается по направляющей ленте (4) с помощью натяжных роликов (3). Необходимое натяжение направляющей ленты выполняется с помощью винта натяжения (7) через поворотные рычаги (6). Установка передвигается на четырёх роликах (2), приводимых в движение рукоятками (5) через червячную передачу.

1. Корпус
2. Приводные ролики
3. Натяжные ролики
4. Направляющая лента
5. Рукоятка ручного привода
6. Поворотный рычаг
7. Винт натяжения
8. Регулятор горизонтального положения горелки
9. Регулятор высоты положения горелки
10. Горелка
11. Мундштук
12. Вентиль подачи режущего кислорода
13. Вентиль подачи кислорода
14. Вентиль подачи горючего газа
15. Подключение шланга подачи кислорода
16. Подключение шланга подачи горючего газа
