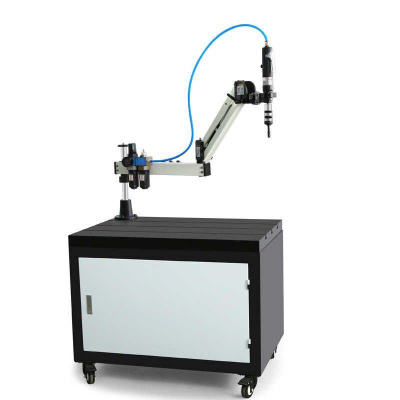

Пневматический резьбонарезной манипулятор PTM-16U

136 000 ₽

Наличие уточняйте

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Станок для качественного нарезания резьбы от М3 до М16 с помощью метчиков в различных заготовках из металла, пластика и других материалов.

Оснащается специальными патронами для плашек, что позволяет нарезать наружную резьбу.

Резьбонарезной станок TT-PTM-16U — пневматический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение пневматического привода на необходимое для нарезки резьбы в пространстве: вертикальное, горизонтальное и на 360 градусов в каждом положении.

Особенности и преимущества

Нарезание резьбы различного размера метчиками разных стандартов (метрических, дюймовых) и с разными хвостовиками ISO (ГОСТ), JIS, DIN371, DIN 376.
Обеспечивает соосность при нарезании резьбы.
Нарезание как правой так и левой резьбы в разных плоскостях за счет специального поворотного устройства, входящего в комплект поставки.
Сокращение времени нарезки резьбы в 5-10 раз!
Исключает поломку метчиков.
Широкий охват рабочей зоны на 1000 мм в одну сторону или 2000 мм в обе стороны.
Оснащен поворотной консолью, которая обеспечивает разные пространственные положения привода для нарезания резьбы: горизонтальное, вертикальное и под любым другим углом.

Характеристики

Диапазон нарезаемой резьбы	M3-M16
Размеры рабочей зоны, мм	1000
Диапазон скоростей шпинделя, об/мин	300
Раб. давление, бар	6,3
Масса, кг	20

Стандартная комплектация

Пневматический привод.
Устройство подготовки воздуха.
Пантограф-манипулятор.
Набор моментных патронов для метчиков М3-М16 стандарта ISO.
Консоль (вертикальная или универсальная) для крепления привода на манипуляторе в зависимости от модификации модели резьбонарезного манипулятора.

Патроны для метчиков оснащены специальным устройством, предохраняющим их от поломки при возникающем сопротивлении в режиме нарезки. Резьбонарезной патрон можно настроить на необходимый момент, что позволит производить нарезку в материалах разной твердости.

Аксессуары

Верстак-стол TT-WB-800.
Верстак-стол TT-TW-900.
Мобильное магнитное устройство для фиксации манипулятора на металлическом основании.
Резьбонарезные моментные патроны для метрической и дюймовой резьбы различных стандартов ISO, JIS, DIN371, DIN 376.
