Шинорез Instan ШРГ-200Н

Шинорез гидравлический ШРГ-200Н предназначен для поперечной резки токопроводящих медных или алюминиевых шин.

Шинорез поставляется без гидравлического насоса!
В качестве привода шинореза можно использовать любой ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одинарного действия с ручным или электромагнитным управлением.

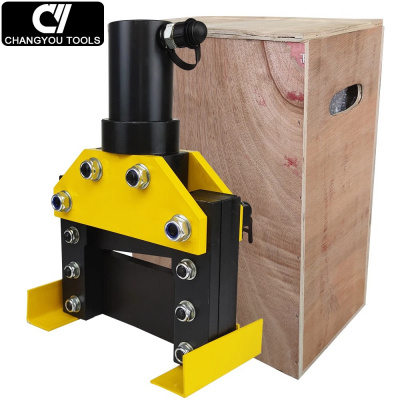

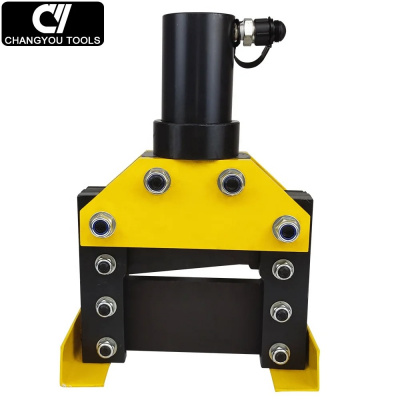

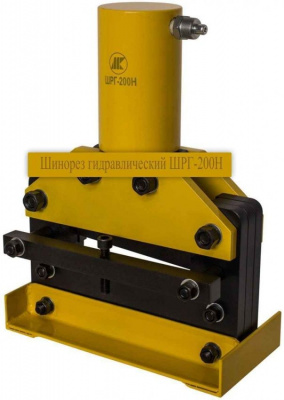

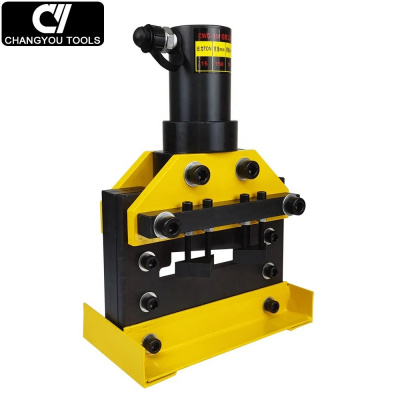

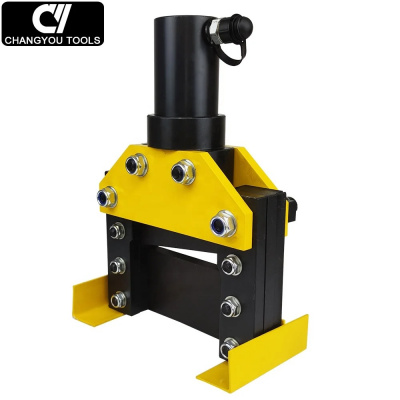

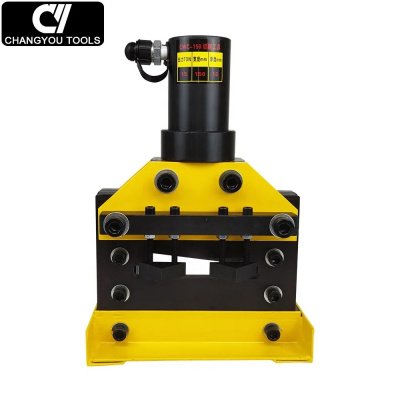

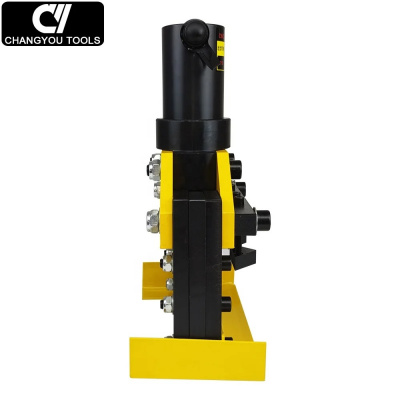

Гидравлический шинорез ШРГ-200Н состоит из сварного основания, неподвижного нижнего ножа, гидроцилиндра с закрепленным на штоке подвижным верхним ножом. На нижнем ноже шинореза установлен упор с регулировочным винтом для настройки толщины отрезаемой шины. Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700бар. С шинорезом возможно использовать ручной гидравлический насос, маслостанцию с ручным управлением или маслостанцию с педалью.

2. ПРИНЦИП РАБОТЫ

1. Подключите рукав высокого давления с БРС к шинорезу и к маслостанции / гидравлическому насосу. Если ответная часть БРС на шинорезе не соответствует БРС на рукаве высокого давления ручного насоса или маслостанции, то потребуется ее заменить. Если маслостанция используемая с шинорезом имеет рабочее давление более 700 бар, то необходимо понизить предельное давление станции.
2. Проверьте работу шинореза на холостом ходу, затем сбросьте давление в системе.
3. После возврата штока разместите шину в рабочем пространстве максимально близко к оси гидроцилиндра и отрегулируйте винт упора по вертикали так, чтобы отрезаемая шина находилась горизонтально. Произведите рез шины, сбросьте давление в системе. Подвижный нож под действием пружины вернется в исходное верхнее положение.

13. Используемое масло: И-8А, И-12А, И-20А, ВМГЗ (подбирается в соответствии с рекомендациями к приводному насосу / маслостанции)
14. Отверстие в гидроцилиндре (куда ввинчена ответная часть БРС для подключения насоса) имеет коническую резьбу 3/8"
