Шинообрабатывающий станок СШГ-200

3. УСТРОЙСТВО

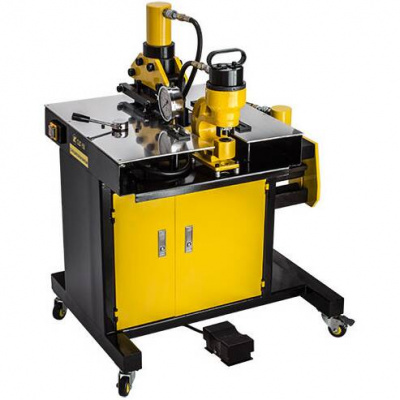

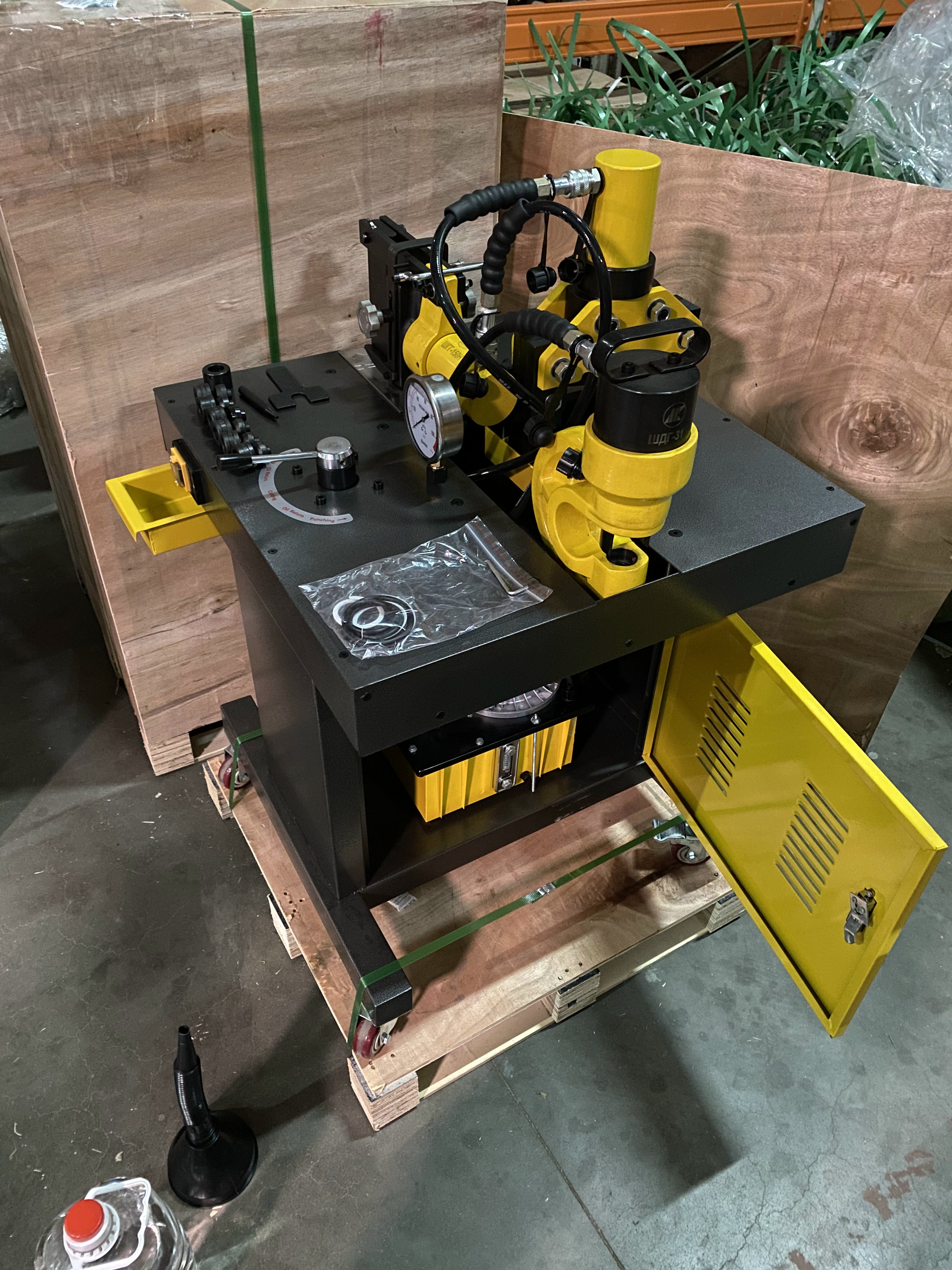

Шинообрабатывающий станок СШГ состоит из шиногиба 1, шинореза 2 и шинодыра 3 закрепленных на передвижном столе 4. Внутри стола 4 установлена маслостанция высокого давления, которая соединена с гидравлическим распределителем 5 с помощью рукава высокого давления (РВД). Маслостанция оснащена электромагнитным клапаном сброса давления и управляется полностью педалью. Педаль имеет три положения: среднее положение - двигатель и магнит клапана сброса давления выключены, два крайних рабочих положения - включен либо двигатель, либо клапан сброса давления.

Ручной распределитель 5 имеет пять положений. Крайнее левое, крайнее правое и среднее - для работы с одним из трех инструментов, а два промежуточных положения - для сброса давления (для возврата штока). От распределителя идут три РВД с быстроразъемными соединениями (БРС) на конце, для подключения инструментов. На столе рядом с распределителем 5 установлен манометр 6 для контроля рабочего давления.

4. РАБОТА

1. Проверьте уровень масла в маслостанции через смотровое окошко.

2. Проверьте подключение БРС к инструменту и состояние РВД.

3. Проверьте состояние кабеля электропитания, штепсельной вилки, педали. Подключите станок к сети электропитания.

4. Нажмите кнопку "Start" (она должна зафиксироваться в нажатом положении).

5. Переключите рукоятку распределителя в одно из трех рабочих положений.

6. Нажмите половину педали, отвечающую за пуск двигателя. Проверьте работу инструмента на холостом ходу. Для сброса давления (возврата штока) нажните на противоположную половину педали.

Если при выдвинутом штоке повернуть рукоятку распределителя 5, то шток вернется в исходное положение.

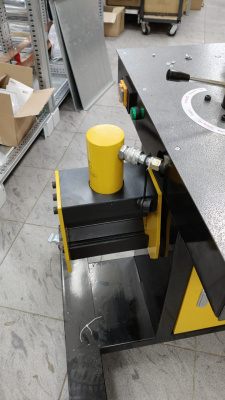

ГИБКА: поместите шину в рабочую зону шиногиба. Шину следует размещать по центру рабочего пространства максимально близко к оси штока гидроцилиндра, чтобы избежать перекоса гибочного шаблона. Нажмите и удерживайте педаль. Произведите гиб шины на требуемый угол, отпустите педаль. Для сброса давления нажните и удерживайте противоположную половину педали. Шток шиногиба вернется в исходное положение.

РЕЗКА: поместите шину в рабочую зону шинореза. Настройте упоры на столе и на шинорезе по размерам шины. Нажмите и удерживайте педаль.

Произведите рез шины, сбросьте давление в системе, нажав и удерживая противоположную половину педали.

ПЕРФОРАЦИЯ: поместите шину в рабочую зону шинодыра. Настройте упоры на столе по размерам шины. Нажмите и удерживайте педаль. Произведите перфорацию шины, сбросьте давление в системе, нажав и удерживая противоположную половину педали. Для предотвращения деформации шины при возвращении штока шинодыра может потребоваться установить специальную "вилку-скобу", идущую в комплекте, между упорами шинодыра и шиной. Будьте особенно внимательны при перфорации отверстий небольшого диаметра. Перекос шины при возврате штока может привести к заклиниванию заготовки на пуансоне и поломке пуансона (особенно пуансонов диаметром менее 13мм).

Окончив работу, нажмите кнопку "Stop".
