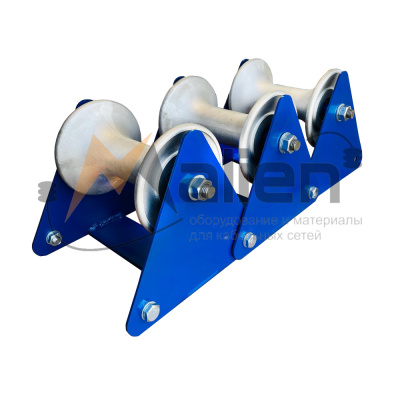

Ролик кабельный составной РКС 3-120А

Составной универсальный кабельный ролик РКС 3-120А арт. 883126 применяется для равномерного распределения нагрузки и защиты оболочки кабеля при протяжке как на прямых участках кабельных трасс, так и на поворотах, спусках, вводах в колодцы и в других условиях.

Ролик кабельный составной РКС 3-120А представляет собой цепь из трех роликов РКС 1-120А, которая может быть при необходимости расформирована на три отдельных линейных ролика.

Кабельный монтажный составной ролик РКС 3-120А производства компании МАЛИЕН имеет в своем составе три съемные литые алюминиевые катушки на подшипниках, установленные на треугольные рамы, которые оснащены отверстиями для соединения с другими аналогичными кабельными роликами. Данное достоинство позволяет многообразно стыковать составные кабельные ролики и устанавливать их на любой угол поворота кабельной трассы.

Для защиты от коррозии рама кабельного ролика имеет прочное порошково-полимерное покрытие ярко-синего сигнального цвета (RAL 5005). Помимо выполнения защитной функции, яркая, несмывающаяся, порошковая окраска изделий улучшает идентификацию монтажных роликов при проведении работ внутри кабельных траншей.

Сменные катушки кабельного ролика изготовлены из прочного алюминиевого сплава методом литья под давлением, а оси катушек - из цельнометаллического круга. Специальная форма алюминиевой катушки обеспечивает лучшее центрирование кабеля в рабочей области кабельного ролика (по сравнению с прямой стальной катушкой), что задает более устойчивое положение ролика на рабочей поверхности и значительно повышает степень защиты кабельной оболочки от повреждений. Легкое и плавное вращение каждой катушки обеспечивают два закрытых шариковых подшипника.
По мере износа, катушки кабельного ролика при необходимости меняюся на новые (см. раздел Принадлежности для кабельных роликов).

Необходимое количество линейных кабельных роликов подбирается в зависимости от длины кабельной трассы. Обычно данные ролики устанавливаются на расстоянии 3-5 метров между собой (это зависит от конкретных условий проведения работ и технических характеристик кабеля).

Хотим обратить внимание на то, что кабельные ролики в своих характеристиках подразумевают максимальный диаметр кабеля (мм), а не сечение его жил (мм²). Не совсем корректным является подбор кабельных роликов, используя значение сечений жил кабеля (которые исчисляются в квадратных миллиметрах), так как на конечный внешний диаметр кабеля (который измеряется в миллиметрах) в немалой степени оказывают влияние такие факторы, как тип кабельной оболочки, степень защиты (броня), наличие или отсутствие слоев герметизации и другие параметры.
Пример: кабель ВВГнг 4х400 имеет наружный диаметр 70.1мм, а наружный диаметр кабеля АВБбШв 3х240: 51,97 миллиметров.
Диаметр практически любого кабеля можно найти в интернет-справочниках и на сайтах кабельных заводов-производителей.
