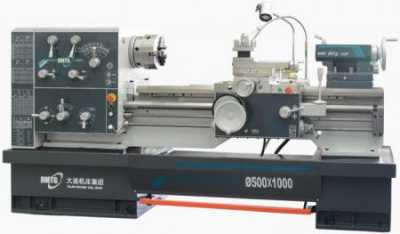

Токарно-винторезный станок DMTG CDS6266B
965 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Особенности:
- Мощный, точный и высокопроизводительный токарный станок для мелко и среднесерийного производства в различных отраслях промышленности.
- Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
- Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
- Большие возможности по обработке: проходное отверстие шпинделя Ø82 мм (опция: 105 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 300 кг
- Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 7,5 кВт (опция: 11 кВт).
- Дисковая электромагнитная муфта передает вращение на шпиндель и осуществляет реверс.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 4200 мм/мин в продольном направлении и 2100 мм/мин в поперечном направлении.
- Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
- Быстродействующий электромагнитный тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
Характеристики
|
Макс. длина заготовки, мм
|
750 / 1000 / 1500 / 2000 / 3000 |
|
Макс. Ø заготовки над суппортом, мм
|
440 |
|
Макс. Ø заготовки над станиной, мм
|
660 |
|
Количество скоростей
|
16 |
|
Диапазон скоростей шпинделя, об/мин
|
26 - 2000 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Габаритные размеры, мм
|
2350х1230х1520 |
|
Масса, кг
|
2170 |
- 3-кулачковый токарный патрон Ø315 мм
- 4-кулачковый токарный патрон Ø400 мм
- Люнет подвижный Ø20-100 мм (кроме РМЦ 750 мм)
- Люнет неподвижный Ø30-200 мм (кроме РМЦ 750 мм)
- Планшайба Ø650 мм
- Поводковый патрон
- Резьбоуказатель.
- Система подачи СОЖ.
- Станочный светильник.
- Упорный центр Морзе 5.
- Защитное ограждение.
- Защитный кожух токарного патрона.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации
- Привод шпинделя 11 кВт
- Устройство цифровой индикации с оптическими линейками на две оси
- Конусная линейка
- Люнет подвижный Ø76-216 мм
- Люнет неподвижный Ø152-304 мм
- Быстросменный картриджный резцедержатель
- Вращающийся упорный центр Морзе 5
- Комплект анкерных болтов
- Комплект клиновых башмаков
