Сверлильно-фрезерный станок FPX-20E

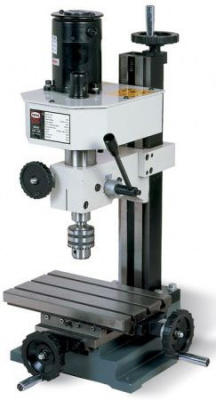

Вертикально-фрезерный станок FPX-20E - фрезерный станок, который предназначен для обработки лёгких и небольших деталей или корпусов из различных материалов в условиях мелкосерийного производства, а так же в домашних мастерских, благодаря малым габаритам, низкому потреблению мощности и возможности подключения к бытовой сети 220 вольт.

На станке FPX-20E предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование и другие операции обработки осевым режущим инструментом.

Привод мини фрезерного станка FPX-20E обеспечивается коллекторным двигателем с постоянными магнитами. Диапазоны оборотов выбираются с помощью двухскоростной коробки передач (H и L). Плавная регулировка скорости вращения шпинделя обеспечивает потенциометр, благодаря которому можно установить любую скорость вращения в выбранном диапазоне.

Основные узлы и детали оборудования

Привод мини фрезерного станка обеспечивается коллекторным двигателем с постоянными магнитами. Диапазоны оборотов выбираются с помощью двухскоростной коробки передач (H и L). Плавная регулировка скорости вращения шпинделя обеспечивает потенциометр, благодаря которому можно установить любую скорость вращения в выбранном диапазоне.

Подача шпинделя осуществляется двумя способами. Один способ – посредством рычага подачи, который служит, прежде всего, для сверления или чернового прохода при фрезеровании (максимум 2мм за проход). Другой способ – с помощью микроподачи. Её включение производится рычажком в положение «А» (рис.5). При помощи червячной передачи, вращая маховичёк микроподачи, посредством лимба, можно достичь требуемой глубины обработки. После установки глубины, необходимо зажать шпиндель зажимным болтом 4.
