Станок для резки печатных плат RS-F300
Наличие уточняйте
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
RS-F300 — станок для резки алюминиевых профилей для светодиодных лент (с тремя парами ножей) и станок для разделения светодиодных печатных плат.

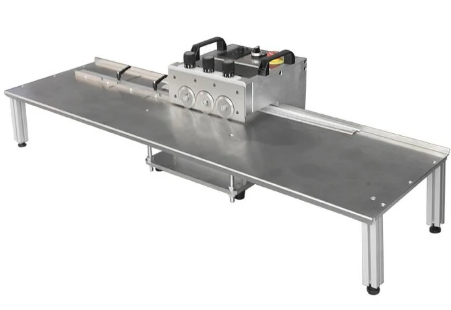

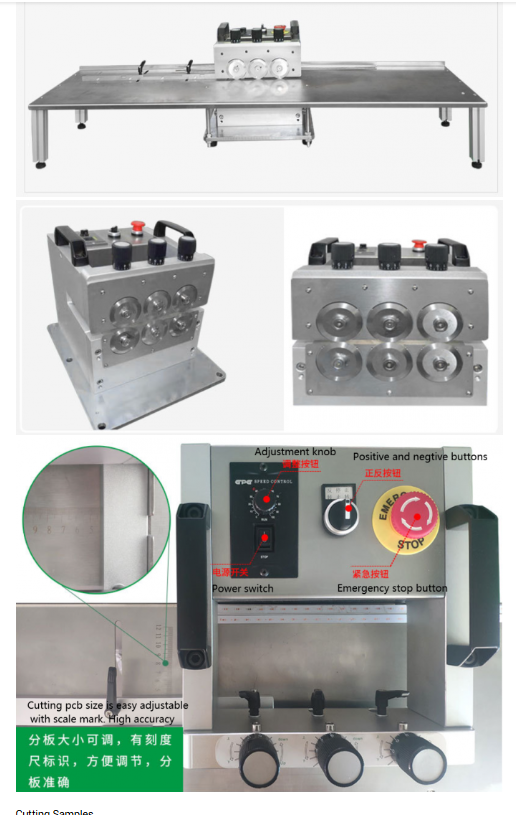

RS-F300 — это высокоточная установка для разделения печатных плат, оснащенная шестью ножами для аккуратного разделения по линии скрайбирования без образования заусенцев. Устройство имеет крупногабаритный рабочий стол (длиной 2400 мм), который можно установить под наклоном, обеспечивая автоматическое удаление разделенных плат. Конструкция станка исключает возникновение механических напряжений в плате и на компонентах в процессе разделения, предотвращая появление дефектов самой платы, компонентов и паяных соединений, возникающих при данном этапе производства.
Максимальная длина разделяемой платы: не ограничена
Материал ножей: быстрорежущая сталь SKD61
Скорость подачи: 300–500 мм/с
Толщина платы: 0,2–5 мм
Рабочая температура: 10–35 °C
Температура хранения: -20–50 °C
★Применение: алюминиевые платы, платы из стеклотекстолита и т. д.; снижение внутренних напряжений.
★Параметры: для плат с V-образной канавкой, регулируемое расстояние между верхним и нижним ножами, длительный срок службы инструмента.

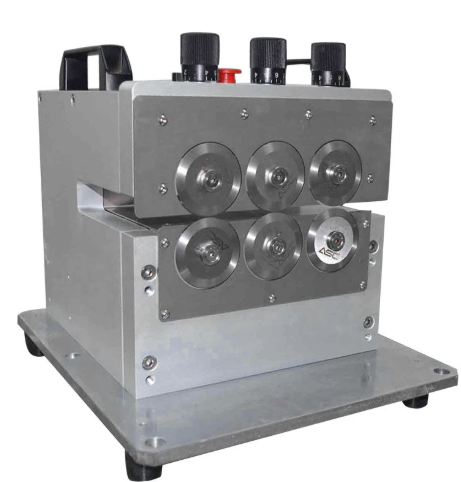

1. В станке применяется уникальный метод резки с использованием шести ножей, объединенных в три группы (A, B и C); каждая группа состоит из пары верхнего и нижнего ножей. Процесс резки разделен на три этапа. Группа A прорезает 40% толщины платы, затем группа B проходит по уже прорезанному пазу и углубляет рез еще на 40%. Оставшиеся 20% прорезаются группой C, которая также выполняет чистовую обработку (шлифовку) кромки. Поскольку за один проход снимается небольшой слой материала, возникающее механическое напряжение снижается более чем на 80% по сравнению с традиционным методом однократной резки. Кромки получаются гладкими, а поверхность платы остается ровной, без скручивания или деформации. Станок гарантирует отсутствие деформации алюминиевой подложки после резки.
2. Плавный процесс резки повышает точность позиционирования по линии V-образной канавки (V-CUT). Даже при очень малой глубине канавки нож не соскакивает с направляющей, что предотвращает появление брака.
3. Благодаря низкому усилию резания и использованию быстрорежущей стали значительно увеличивается срок службы ножей. При резке алюминиевых подложек ресурс ножа может превышать один год.
4. Все ножи откалиброваны с помощью двухчастотного лазерного интерферометра, что гарантирует точное попадание последующего ножа в паз, прорезанный предыдущим. Биение режущей кромки не превышает 0,02 мм, что обеспечивает высокое качество резки.
5. Простота в управлении и высокая скорость работы.
6. Возможна установка платформы из нержавеющей стали с функцией позиционирования по лазерной шкале (доступны варианты длиной 1,2 м или 2,4 м).
7. Предусмотрена возможность регулировки положения верхних и нижних дисковых ножей.
8. Дисковые ножи допускают многократную переточку и повторное использование.
9. Возможна установка изготовленного по индивидуальному заказу ограничителя для удобства раскроя плат с различной шириной кромок.
10. Оси X и Y можно отрегулировать для повышения точности продольной резки.
RS-F300 — это высокоточная установка для разделения печатных плат, оснащенная шестью ножами для аккуратного разделения по линии скрайбирования без образования заусенцев. Устройство имеет крупногабаритный рабочий стол (длиной 2400 мм), который можно установить под наклоном, обеспечивая автоматическое удаление разделенных плат. Конструкция станка исключает возникновение механических напряжений в плате и на компонентах в процессе разделения, предотвращая появление дефектов самой платы, компонентов и паяных соединений, возникающих при данном этапе производства.
Максимальная длина разделяемой платы: не ограничена
Материал ножей: быстрорежущая сталь SKD61
Скорость подачи: 300–500 мм/с
Толщина платы: 0,2–5 мм
Рабочая температура: 10–35 °C
Температура хранения: -20–50 °C
★Применение: алюминиевые платы, платы из стеклотекстолита и т. д.; снижение внутренних напряжений.
★Параметры: для плат с V-образной канавкой, регулируемое расстояние между верхним и нижним ножами, длительный срок службы инструмента.
1. В станке применяется уникальный метод резки с использованием шести ножей, объединенных в три группы (A, B и C); каждая группа состоит из пары верхнего и нижнего ножей. Процесс резки разделен на три этапа. Группа A прорезает 40% толщины платы, затем группа B проходит по уже прорезанному пазу и углубляет рез еще на 40%. Оставшиеся 20% прорезаются группой C, которая также выполняет чистовую обработку (шлифовку) кромки. Поскольку за один проход снимается небольшой слой материала, возникающее механическое напряжение снижается более чем на 80% по сравнению с традиционным методом однократной резки. Кромки получаются гладкими, а поверхность платы остается ровной, без скручивания или деформации. Станок гарантирует отсутствие деформации алюминиевой подложки после резки.
2. Плавный процесс резки повышает точность позиционирования по линии V-образной канавки (V-CUT). Даже при очень малой глубине канавки нож не соскакивает с направляющей, что предотвращает появление брака.
3. Благодаря низкому усилию резания и использованию быстрорежущей стали значительно увеличивается срок службы ножей. При резке алюминиевых подложек ресурс ножа может превышать один год.
4. Все ножи откалиброваны с помощью двухчастотного лазерного интерферометра, что гарантирует точное попадание последующего ножа в паз, прорезанный предыдущим. Биение режущей кромки не превышает 0,02 мм, что обеспечивает высокое качество резки.
5. Простота в управлении и высокая скорость работы.
6. Возможна установка платформы из нержавеющей стали с функцией позиционирования по лазерной шкале (доступны варианты длиной 1,2 м или 2,4 м).
7. Предусмотрена возможность регулировки положения верхних и нижних дисковых ножей.
8. Дисковые ножи допускают многократную переточку и повторное использование.
9. Возможна установка изготовленного по индивидуальному заказу ограничителя для удобства раскроя плат с различной шириной кромок.
10. Оси X и Y можно отрегулировать для повышения точности продольной резки.
Характеристики
|
Макс. толщина резки, мм
|
0.2-5 |
|
Потребляемая мощность, кВт
|
0.04 |
