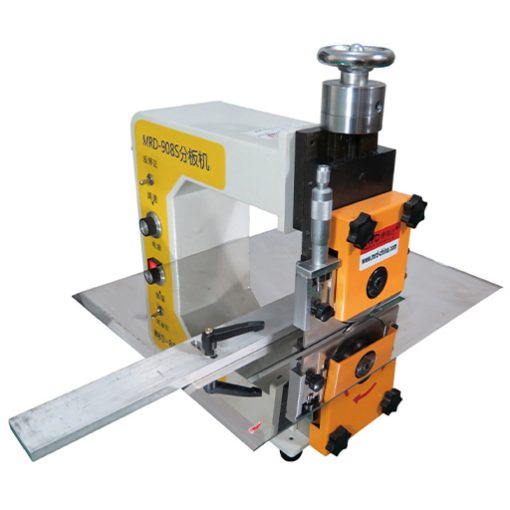

Станок для резки печатных плат MRD-908S

Станок для разделения печатных плат с V-образной канавкой (однолезвийный) MRD-908S

• Полностью автоматический процесс: Станок оснащён системой автоматической подачи заготовки, что минимизирует ручной труд и повышает производительность.
• Универсальность применения: Предназначен для резки алюминиевых оснований, медных оснований, стеклотекстолитовых плат (FR4), PCB и других материалов с предварительно нанесёнными V-образными пазами.
• Высокоточная резка: Использует прочный режущий диск из быстрорежущей стали SKD-11, обеспечивающий чистый и ровный рез без сколов и заусенцев.
• Интеллектуальное управление: Контроллер на базе ARM позволяет точно настраивать скорость резки в диапазоне от 0 до 200 мм/с.
• Надёжная конструкция: Прочная станина и усиленная удлинённая рабочая платформа (1500×450 мм) с двойными ограничительными направляющими обеспечивают стабильность при обработке длинных плат.
• Повышенная безопасность: Защитный кожух и чёткая система управления исключают риск травматизма оператора.

Разделение алюминиевых и медных плат, плат из стеклотекстолита (в том числе FR4) и других оснований с V-образной канавкой (V-CUT).

Подходит для алюминиевых и медных плат, плат из стеклотекстолита (в том числе FR4), плат для поверхностного монтажа (SMT) и других оснований с V-образной канавкой (V-CUT).

1. Использование машинной сепарации позволяет снизить механические напряжения и предотвратить появление трещин в местах пайки.

2. Ручная регулировка высоты верхнего направляющего элемента позволяет устранить проблемы, связанные с различиями в глубине или профиле V-образной канавки (V-CUT).

3. Использование направляющей для V-образной канавки в процессе разделения гарантирует высокое качество изделия.

4. Высокая производительность: максимальная скорость (Vmax) составляет 200 мм/с; скорость поддается регулировке.

5. Высокая точность, простота обслуживания и высокий уровень безопасности.

6. Компактность и простота в эксплуатации.

7. Диапазон регулировки держателя верхнего инструмента: 0–15 мм.


Порядок работы на станке для резки печатных плат:

1. Подготовка: Поместите печатную плату, подлежащую резке, на рабочий стол станка и надежно зафиксируйте ее.

2. Настройка параметров: Установите необходимые параметры резки (например, скорость резки, глубину реза и т. д.). Эти параметры могут различаться в зависимости от модели станка; перед началом работы ознакомьтесь с руководством по эксплуатации оборудования.

3. Настройка режущего инструмента: Станки обычно комплектуются различными режущими инструментами. Выберите подходящий инструмент в соответствии с производственными задачами и установите его на станок. Убедитесь, что инструмент установлен правильно и отрегулирован надлежащим образом.

4. Запуск станка: Запустите станок в соответствии с инструкцией по эксплуатации, соблюдая все меры безопасности.

5. Выполнение резки: Переместите режущий инструмент в зону реза и запустите процесс. Управление режущей головкой может осуществляться вручную или с помощью автоматизированной системы.

6. Проверка результатов: После завершения резки проверьте соответствие платы установленным требованиям. При необходимости выполните дополнительную обработку (подрезку, очистку и т. д.).
