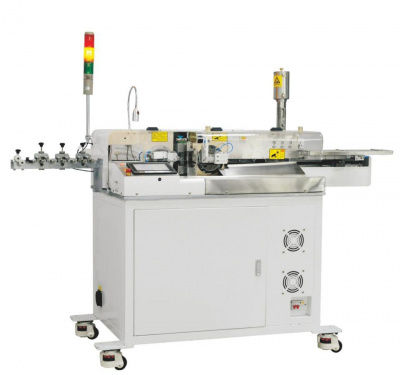

Станок для зачистки и лужения проводов KS-09N

Оборудование для резки, зачистки и лужения провода KS-09N – это стационарный малогабаритный точный высокопроизводительный электропневматический и полностью автоматический станок непрерывного действия, которые служит для максимальной подготовки фрагментов провода (проводов, до 8 линий одновременно) к обжиму наконечниками клемм.

Автоматический станок для резки, зачистки и лужения провода KS-09N имеет вид напольной тумбы, корпус которой изготавливается из тонкой листовой стали. В донной части имеются как колёса для перемещения внутри цеха, так и ножки, регулируемые по высоте. Защитная обшивка обеспечивает объёмный доступ в электродвигательную зону с помощью двух фронтальных дверей. Внутри отсека, кроме прочего, функционируют элементы интегрированного компрессора для нагнетания воздушного давления. Провод принимается по выравнивающей его дорожке, включающей в свой состав девять вертикально установленных в шахматном порядке вращающихся роликов. Плавность подачи первичного материала обеспечивается действием сервомотора. Далее провод фиксируется захватом-манипулятором, который подаёт его под действие вертикального резака. При этом с противоположной стороны работает горизонтальный захват, который принимает провод, вытягивает его под нож на заданную длину, после чего передаёт во второй захват-манипулятор. Функции ножа заключаются в отсечении мерной длины фрагмента и одновременной зачистке среза. После этого два захвата-манипулятора параллельно опускают концы фрагмента вниз для погружения в специализированные ванночки круглой формы, заполненные расплавленным оловом. Подача олова выполняется путём разматывания проволоки из двух параллельных катушек, которая подвергается температурному нагреву, достаточному для плавления. По готовности ещё один захват с поворотной головкой забирает готовый фрагмент и сбрасывает его в наклонный лоток, откуда они просыпаются в сортировочную тару.

Автомат для резки, зачистки и лужения провода KS-09N оснащается системой управления с цифровой элементной базой. Достаточно широкий сенсорный экран позволяет удобно вводить и регулировать необходимые рабочие параметры.
