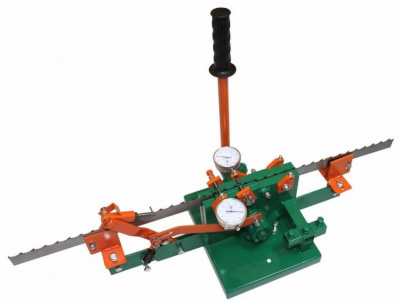

Станок для разводки ленточных пил Завод РПЛ-081
Двухстороннее разводное устройство Алтай-3 РПЛ 081 предназначено для одновременной двухсторонней разводки зубьев ленточных пил шириной до 60 мм, используемых на горизонтальных и вертикальных ленточных пилорамах и ленточно-делительных станках. Разводка зубьев ленточных пил осуществляется по повторяющейся схеме: разводка зуба влево, прямо (без разводки) и затем разводка зуба вправо. Зубья, разведённые влево и вправо служат для распиловки древесины, а прямой зуб без разводки служит для удаления опилок. В данном виде устройства предусмотрена одновременная разводка зубьев в обе стороны (влево и вправо) одним нажатием на рычаг. При этом центровой зуб, как и положено, остаётся прямым и не разведённым. Величина развода составляет около 0,5 толщины пилы с отклонением от размера на 0,02 - 0,03 мм. Причём для мягкой древесины величина развода больше, чем для твёрдой. Рекомендуется проверять величину разводки новых пил, а так же заточных, т.к. после заточки величина разводки уменьшается.
- Ручная подача ленточной пилы в зону разводки при помощи специального толкателя;
- Разводка зубьев одновременно в обе стороны;
- Проверка разводки по специальному индикатору часового типа;
- Возможность разводки ленточных пил любых марок, таких как Hakensson, Wood-Mizer, Uddeholm, Simonds, Pilana, Sandvik и др.;
- Возможность разводки ленточных пил с любым шагом зуба;
- Простота и надёжность конструкции;
|
Длина пильного полотна, мм
|
1500-5200 |
|
Ширина пильного полотна, мм
|
60 |
|
Толщина пильного полотна, мм
|
0,8-1,3 |
|
Габаритные размеры, мм
|
590х370х260 |
|
Масса, кг
|
15 |
