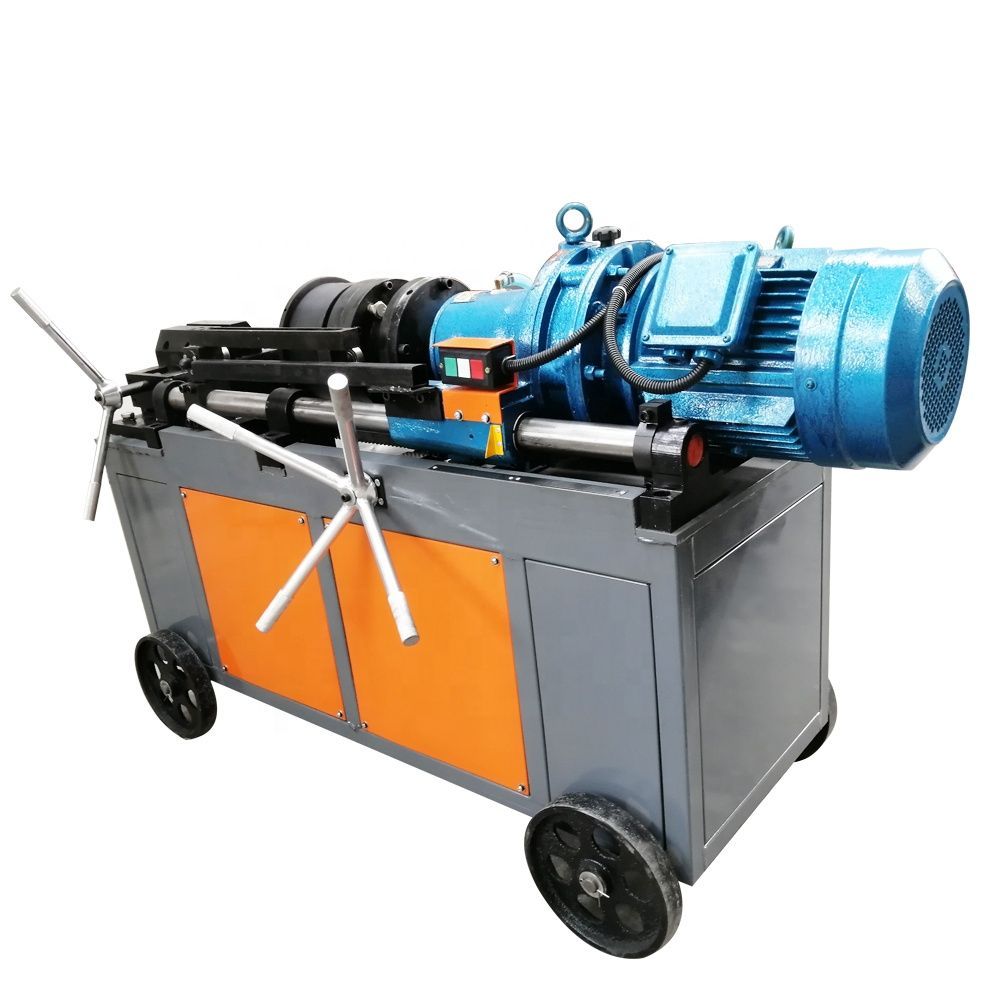

Резьбонарезной станок для арматуры JBG-40E/F
Станок для нарезки резьбы на арматуре JBG-40E/F спроектированный как компактная, но эффективная электромеханическая система подготовки к сращиванию арматурных стержней с параллельной резьбой. Такая технология используется в капитальном строительстве при заливке бетона на каркасный скелет. Здесь очень часто требуется наращивание длины арматуры, которое иногда выполняют методом связывания или стыковой сварки, но метод механического соединения с помощью втулки с внутренней резьбой значительно прочнее и не зависит от изменяющегося с годами состояния бетона.
Чтобы подготовить типовой пруток, резьбонарезной станок для арматуры JBG-40E/F вначале обтачивает его режущей головкой со сменными лезвиями. Это делается путем подачи шпиндельного узла на заготовку. Так пруток вводится в гнездо патрона, и вокруг него проворачиваются резцы. Но на этой же оси действует и накатная головка с матричными резьбовыми роликами, которые бывают разных типов и размеров, но все они используют механизм с эксцентриковыми валами. Это второй этап обработки. Штампы из закаленной стали под действием силы давления раздвигают молекулы металла, уплотняя его структуру, добиваясь максимальной прочности участка с резьбой.
При этом еще присутствует и эффект шлифования, что устраняет сколы и задиры, которые могут стать отправной точкой для появления деформаций усталости.
Арматурный резьбонарезной станок JBG-40E/F имеет несложную схему управления электрооборудованием, основанную на действии программируемого логического контроллера с базовым набором функций.
|
Макс. диаметр арматуры, мм
|
16-40 |
|
Макс. глубина резьбы, мм
|
300 |
|
Потребляемая мощность, кВт
|
4 |
|
Габаритные размеры, мм
|
1170*730*1040 |
|
Масса, кг
|
390 |
