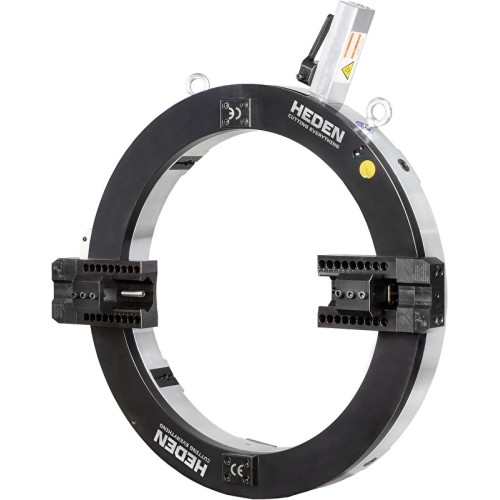

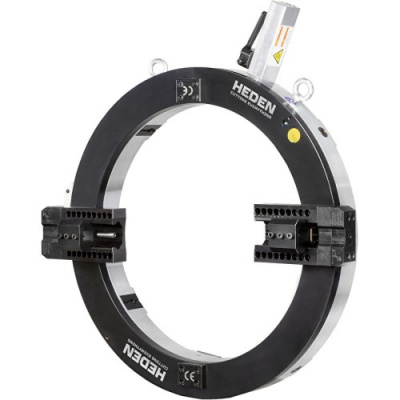

Труборез-фаскосниматель ISD-530
Разъемный труборез ISD-530 также известен под названием ТР-530, отличное решение для резки и подготовки труб под сварку диаметром 325-530 мм. Труборез ISD-530 поставляется с электрическим приводом 220В, под заказ возможна поставка с пневматическим приводом ISF-530, гидравлическим HYD-530 и NC шаговым двигателем SKD-530. В базовой комплектации резцедержатели позволяют резать трубы с толщиной стенки до 50 мм, возможно заказать резцедержатели для толстых труб.
Станок для резки труб ISD-530 (ТР-530) может выполнять для резку снятия фаски одновременно, а также обрабатывать торцы труб и производить внутреннюю расточку труб. Разъемный корпус позволяет резать трубы в любом месте трубопровода, за счет разъемной конструкции. Под заказ корпус трубореза может быть изготовлен из алюминия.
Монтаж трубореза прост, две половины корпуса трубореза устанавливаются на трубе и закрепляются с помощью центрирующих кулачков, каждый имеет свою винтовую настройку для точной и жёсткой фиксации трубореза на трубе. Рабочим инструментом являются два резцедержателя, одновременно можно выполнять резку трубы и снятие фаски, подача резца осуществляется в автоматическом режиме.
|
Частота вращения, об/мин
|
20 |
|
Макс. толщина стенки трубы, мм
|
50 |
|
Макс. диаметр трубы, мм
|
325-530 |
|
Масса, кг
|
125 |
Дополнительные приспособления к труборезу ISD-530:
- Копирующий суппорт (cистема для обработки труб с овальностью)
- Расточной держатель (приспособление для снятия внутренней фаски)
- Приспособление для наружной расточки и удаления антикоррозийного слоя
- Приспособление для обработки фланцев
