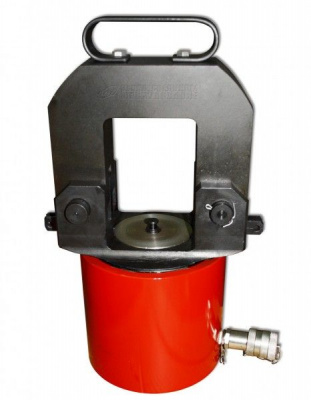

Пресс для опрессовки строп Завод ППК-С100Г
Прессы для производства стропов, серия "стандарт", предназначены для опрессовки стальных канатных стропов втулкой из алюминиевых сплавов АД0, АД1, АД31, АМЦ по ГОСТ-4784, размеры по DIN 3093, как при серийном, так и единичном производстве.
Заделка концов канатов втулочным соединением представляет собой опрессованную конструкцию алюминиевой втулки с прядями соединяемых канатов.
Пресс ППК-С100Г — с гидравлическим возвратом, что исключает «залипание» матриц и обеспечивает быстроту и надежность в работе.
Порядок работы пресса
— Установить матрицы в держатели матриц, настроить на величину рабочего хода концевой выключатель ВК.
— Кнопкой «Пуск» включить привод насосной станции, настроить электроконтактный манометр на нужное давление.
— Установить втулку в рабочую зону матриц.
— Педалями «Вверх» и «Вниз» зафиксировать втулку матрицами в рабочем положении.
— Заправить канат во втулку.
— Включить кнопку «Опрессовка», при этом поршень гидроцилиндра переместится вверх до смыкания матриц.
— После смыкания матриц рабочее давление жидкости возрастает до заданного, после чего электроконтактный манометр переключает давление в штоковую полость гидроцилиндра. Поршень смещается вниз, матрицы при этом размыкаются на величину хода, установленного концевым выключателем.
— Для повторения цикла опрессовки педалями «Вверх» и «Вниз» зафиксировать втулку матрицами в рабочем положении, повторить операции.
— После окончания работ кнопкой «Общий стоп» выключить насосную станцию.
|
Макс. усилие, тс
|
100 |
|
Диаметр каната, мм
|
6,2 – 16,5 |
|
Рабочее давление, Мпа
|
70 |
|
Ход штока, мм
|
50 |
|
Габаритные размеры, мм
|
180×293×452 |
|
Масса, кг
|
47 |
