Пресс для опрессовки строп Завод ПГО-100Н

Пресс гидравлический ПГО-100Н предназначен для опрессовки медных и алюминиевых кабельных наконечников, зажимов и муфт, а также стальных гильз.В качестве привода пресса можно использовать ручной гидравлический насос двустороннего действия и давлением 70 МПа или электрические маслостанции двустороннего действия с ручным или электромагнитным управлением. Насос и матрицы не входит в комплект поставки.

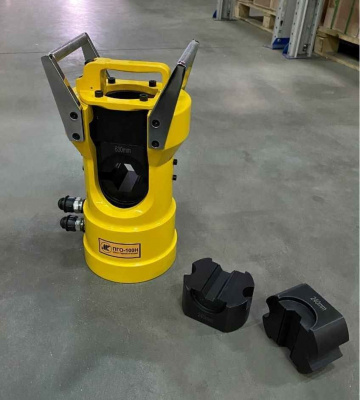

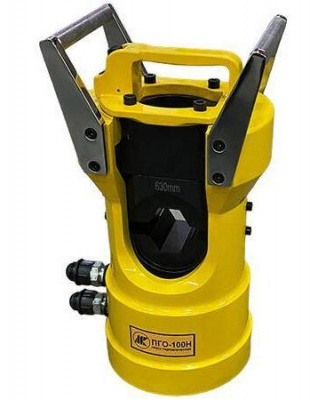

Гидравлический пресс состоит из гидроцилиндра, интегрированного в литой корпус, съемной поворотной крышки с рукояткой, матриц, закрепленных в рабочем пространстве. Гидроцилиндр с гидравлическим возвратом штока может работать совместно с гидравлическим насосом двустороннего действия с давлением до 700бар. В гидроцилиндр вкручены две половинки быстроразъемных соединений (БРС1-П) для подключения рукавов гидравлического насоса с установленными на них ответными половинками (БРС1-М).

4. РАБОТА

4.1. Подсоедините рукава маслостанции к быстроразъемным соединениям на прессе. Накидные гайки быстроразъемных соединений должны быть надежно затянуты (это очень важно для гидроцилиндров двустороннего действия, т.к. неподключенное БРС штоковой полости может привести к повреждению уплотнений штока, поршня и рукава, подключенного к штоковой полости).

4.2. Поверните и снимите крышку. Установите в рабочую зону пресса подходящие по сечению матрицы.

4.3. Поместите между матрицами опрессовываемый наконечник или гильзу.

4.4. С помощью гидравлического насоса подайте масло в рукав, подключенный к нижнему быстроразъемному соединению. Под давлением масла начинает двигаться поршень пресса с установленной на нем нижней матрицей. Произведите опрессовку детали, доведя давление до заданного значения (давление контролируется по манометру маслостанции) или до смыкания верхней и нижней матриц.

4.5. Переключите распределитель на маслостанции в противоположное положение для возврата поршня в исходное нижнее положение. После возвращения поршня остановите подачу насоса.
