Устройство для размотки кабельных барабанов Завод МРКБ 18-3ФР
Стойка МРКБ 18-3ФР позволяет вывешивать и разматывать кабельные барабаны и катушки диаметром 800-1800 мм (от №8 до №18 по ГОСТ 5151-79) и массой до 3000 кг.
Установка и снятие барабана производится с помощью грузоподъёмной техники (кран, кран-балка, погрузчик).

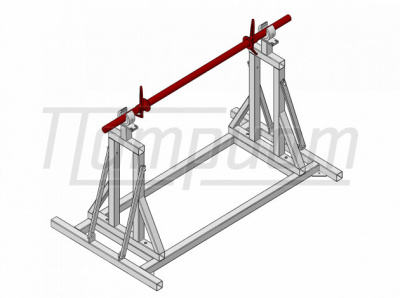

Порядок установки кабельного барабана на стойку МРКБ 18-3ФР : в осевое отверстие кабельного барабана вставляется ось и фиксируется с помощью поджимных башмаков с проушинами, с помощью погрузочной техники производится подъём и установка оси с кабельным барабаном в ложементы рамы (можно использовать проушины поджимных башмаков).
Разборная рама позволяет минимизировать стоимость доставки.
|
Диаметр барабана, мм
|
типоразмер 18 |
|
Макс. масса бухты/барабана, кг
|
3000 |
|

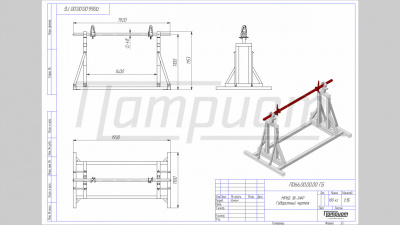

Габаритные размеры, мм
|
1930х1100х1155 |
|
Масса, кг
|
110 |
- разборная рама с ложементами - 1 шт.,
- ось (карандаш) - цельный пруток Ø48х1920 мм - 1 шт.,
- поджимной башмак (стопор) с проушинами к оси Ø48 мм - 2 шт.,
В качестве дополнительной опции стойка МРКБ 18-3ФР может комплектоваться дисковым тормозом.
