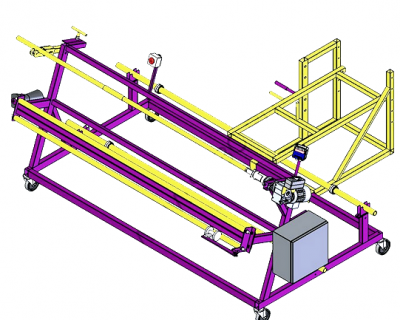

Станок для перемотки рулонных материалов СПРМ 2,1П

Станок СПРМ 2,1П - полуавтоматическое устройство для перемотки и измерения длины рулонных материалов. Для создания предварительного натяжения материала при намотке его в рулон, в станке предусмотрено наличие тормозного устройства. Измеритель длины рулонов, интегрированный в систему управления приводом, позволяет производить остановку станка при достижении необходимой длины наматываемого материала. Для обеспечения мобильности, устройство для перемотки рулонов установлено на колёсных опорах, снабжённых тормозными механизмами.

По сравнению с аналогами, станок для перемотки рулонных материалов СПРМ 2,1П предоставляет дополнительное удобство при снятии рулона с намотанным материалом. Это обеспечивается тем, что приёмный вал устройства соединён с приводом при помощи карданной передачи. Поэтому съём готового рулона осуществляется без непосредственного снятия приёмного вала. Выравнивание приёмного вала при намотке рулонного материала, обеспечивающее намотку материала без складок, осуществляется регулировкой положения ложемента свободной части вала.

Предварительное натяжение наматываемого материала осуществляется подтормаживанием отдающего рулона. Для этого конструкция устройства для перемотки рулонов предусматривает наличие коромыслового тормозного устройства. Торможение осуществляется непосредственно о поверхность разматываемого рулона. Тормозное усилие регулируется дискретно путём добавления или снятия нагрузочных блоков на устройство. Этого вполне достаточно для того, чтобы избежать инерционного разматывания отдающего (исходного) и обеспечить плотную намотку приёмного рулонов.

Устройство для перемотки рулонных материалов СПРМ 2,1П представляет собой достаточно гибкое конструкторское решение. Так, станок может быть изготовлен в варианте для работы с втулками диаметром больше 38 мм или для бескаркасной намотки. Также перемоточный станок может быть изготовлен для перемотки материалов с шириной, отличной от 2100мм. Его можно использовать для намотки рулонов со стеллажей или с отдельных отдающих устройств для размотки рулонов
