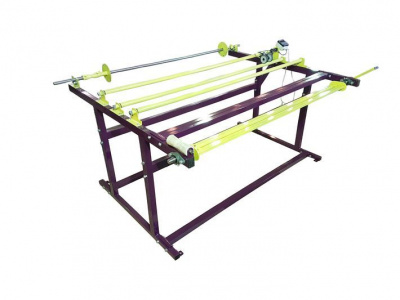

Станок для перемотки рулонных материалов СПРМ 1,3-0,1Р
Станок СПРМ 1,3-0,1Р - стационарное ручное устройство для мерной перемотки рулонных материалов шириной до 1300мм. Перемоточный станок позволяет осуществлять размотку рулонов, намотанных на картонную втулку с внутренним диаметром 25...40 мм с последующей намоткой на складную рамку. Таким образом исключается необходимость использования при намотке какой-либо основы (например, картонной или пластиковой втулки и т.п.).
Станок для перемотки рулонов СПРМ 1,3-0,1Р имеет приёмную рамку один конец которой устанавливается в неподвижном ложементе, а другим концом связанную карданной передачей с приводной ручкой. Такой вариант крепления в отличие от консольного позволяет повысить грузоподъёмность приёмного узла. С другой стороны, карданная передача облегчает съём готового рулона с приёмной рамки. Для облегчения съёма рулона предназначается и капролоновый ролик, установленный на боковой балке рамы. Похожий механизм крепления приёмного узла имеет устройство для перемотки рулонных материалов СПРМ 2,1П.
При необходимости, при помощи модификации приёмного узла, станок для перемотки рулонов может быть приспособлен для намотки рулона на втулку. Кроме того, можно обеспечить размотку рулонов с втулок практически любого внутреннего диаметра. Конструкция устройства обеспечивает возможность установки привода для автоматизации работы станка.
|
Макс. диаметр рулона, мм
|
600 |
|
Макс. масса рулона, кг
|
100 |
|
Ширина рулона, мм
|
1300 |
|
Внутр. диаметр рулона, мм
|
120 |
|
Габаритные размеры, мм
|
1400х1970х1070 |
|
Масса, кг
|
90 |
