Станок для перемотки кабеля Завод УНК-30М
Благодаря высокой раме на поворотных колёсных опорах с тормозными механизмами нет необходимости в выделении стационарного рабочего места и стола.
Отмотчик УНК-30М на колёсах позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 30 кг.

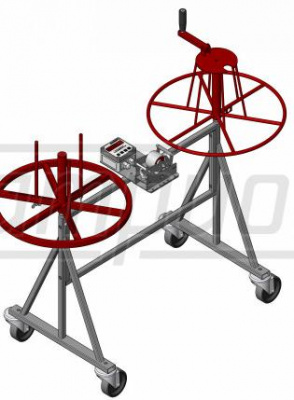

Устройство перемотки кабеля УНК-30М состоит из следующих основных частей: разборная стальная рама, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 20 Патриот, приёмный технологический барабан со складной ручкой, поворотные колёсные опоры с тормозными механизмами.
Порядок проведения отмотки с помощью станка УНК-30М: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
В качестве дополнительной опции станок может комплектоваться измерителем длины МИД 40 Патриот вместо стандартно устанавливаемого МИД 20М Патриот.
Для минимизации стоимости доставки и хранения, кабелеотмотчики серии УНК-30М поставляются в разобранном виде.
|
Макс. диаметр кабеля, мм
|
20 |
|
Макс. наружный диаметр бухты, мм
|
500 |
|
Габаритные размеры, мм
|
1280х500х1030 |
|
Масса, кг
|
20 |
- разборная стальная рама - 1 шт.,
- сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
- сварной приёмный технологический барабан с конусной шейкой и складной ручкой - 1 шт.,
- измеритель длины кабеля МИД 20 - 1 шт.,
- ролик на поворотном кронштейне с тормозом - 4 шт.,
