Станок для намотки каната на барабан и в бухту Завод МНТБ 1,4-2А
Станки для перемотки троса МНТБ 1,4-2А и МНТБ 1,4-2Р отличаются типом раскладчика: на станок для намотки троса МНТБ 1,4-2А устанавливается автоматический раскладчик, на МНТБ 1,4-2Р - ручной. Для облегчения раскладки на ручной укладчик троса устанавливается противовес.
В стандартной комплектации намоточного станка МНТБ 1,4-2А и МНТБ 1,4-2Р конический технологический барабан не поставляется.
К основными отличительными особенностям станка для перемотки стального каната МНТБ 1, 4-2А от станков для работы с кабелем можно отнести следующие:
- усиленная конструкция рамы,
-усиленная конструкция технологического барабана,
-мотор-редуктор с увеличенным крутящим моментом и запасом прочности,
-измеритель длины троса ИДТ 40,
-вертикальное расположение технологического барабана для удобной установки катушки с помощью крана, погрузчика и другой грузоподъёмной техники.
Станок МНТБ 1, 4-2А Патриот состоит из следующих основных узлов: сварная рама, сварной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, полуавтоматический раскладочный механизм и измеритель длины ИДТ 40 Патриот. В качестве дополнительной опции отмоточный станок может комплектоваться конусным технологическим барабаном для отмотки троса в бухты (бескаркасные мотки).Порядок проведения отмотки с помощью устройства перемотки кабеля МНТБ 1, 4-2А Патриот: отматываемый материал пропускается через механическую часть измерителя длины ИДТ 40 Патриот, установленную на каретке раскладчика и фиксируется на барабане, установленном на вращающемся столе (технологическом барабане), с помощью кнопок, расположенных на пульте управления, запускается привод станка и раскладчика и выставляются скорость отмотки и шаг раскладки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие катушки происходит путём её подъёма вверх.
|
Макс. диаметр кабеля, мм
|
70 |
|
Диаметр барабана, мм
|
400-1400 |
|
Макс. масса бухты/барабана, кг
|
2000 |
|
Макс. наружный диаметр бухты, мм
|
1400 |
|
Потребляемая мощность, кВт
|
2,5 |
|

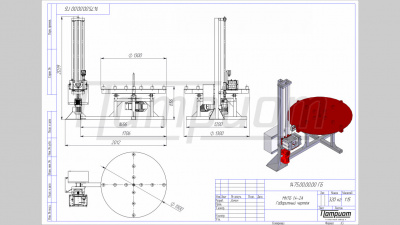

Габаритные размеры, мм
|
1700х1300х900 |
|
Масса, кг
|
350 |
Комплект поставки станка МНТБ 1, 4-2А:
- сварная рама - 1 шт.,
- сварной вращающийся стол - 1 шт.,
- электропривод (мотор-редуктор, щит управления с преобразователем частоты, пульт управления) - 1 шт.,
- измеритель длины ИДТ 40- 1 шт.,
- полуавтоматический раскладочный механизм - 1 шт.,
- Паспорт - 1 шт.
Возможные дополнительные опции к отмотчику стального каната МНТБ 1, 4-2А:
- конусный технологический барабан для отмотки троса (стального каната) в бухты,
- замена измерителя длины ИДТ 40 Патриот на МИД 70М Патриот или МИД 100 Патриот.
