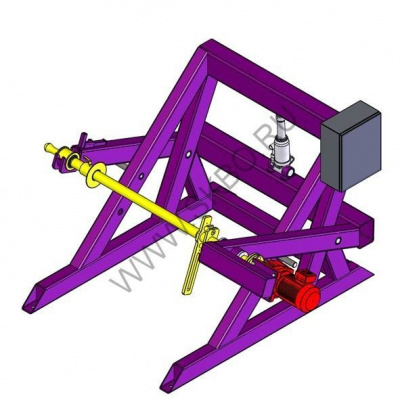

Станок для намотки каната на барабан и в бухту Завод МНК 18-3УР

Станок (устройство) МНК 18-3У предназначен для проведения отмоток кабеля, провода, троса диаметром 5-50 мм с одновременным измерением длины на кабельные барабаны диаметром 1000-1800 мм и массой до 3000 кг. Станок (устройство) для намотки (перемотки кабеля) МНК 18-3У может комплектоваться ручным или автоматическим раскладчиком кабеля.

Для формирования бухт станок для намотки кабеля МНК 18-3У может комплектоваться разборным или складным технологическим барабаном.

Станок (устройство) для намотки (перемотки) кабеля (провода,троса) МНК 18-3У – универсальный станок для проведения перемотки, отмотки, измерения длины кабеля, провода, троса.

Станок для намотки кабеля (провода, троса) МНК 18-3У предназначен для перемотки кабеля, провода, троса на кабельные барабаны диаметром 1000…1800 мм и массой до 3000 кг. В качестве дополнительной опции станок для намотки (перемотки) кабеля может комплектоваться Разборным Технологическим Барабаном (РТБ) для формирования бухт диаметром до 1400 мм и массой до 1000 кг или складным технологическим барабаном. Технологические барабаны для бухт могут быть также спроектированы под заказ для формирования бухт кабеля, провода, троса нестандартных размеров и масс.

Станок (устройство) для перемотки кабеля МНК 18-3У комплектуется ручным или автоматическим устройством для раскладки кабеля (кабелеукладчиком) и измерителем длины кабеля типа МИД 70 с электронным счётчиком. Погрешность измерения длины кабеля (троса) не превышает 1%, дискретность счёта 0,1 м.

Станок для намотки кабеля (троса) МНК 18-3У - это станок тяжёлого класса, поэтому после его установки на месте проведения отмотки (намотки) кабеля, станок должен быть зафиксирован анкерными болтами.


Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось, барабан закатывается в раму станка и поднимается с помощью гидравлического домкрата; свободный конец кабеля пропускается через измерительный узел МИД 70М и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана, с помощью кнопок на пульте управления задается скорость перемотки, с помощью ручного раскладчика кабеля производится равномерная раскладка перематываемого материала по ширине катушки или технологического барабана. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан опускается на пол и выкатывается из рамы отмоточного станка.
