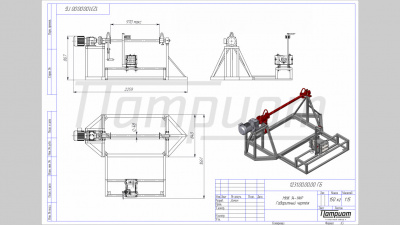

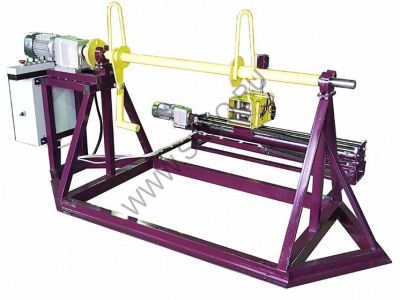

Станок для намотки кабеля на барабан Завод МНК 14-1ФР

Станок для намотки (перемотки) кабеля (провода, каната) МНК 14-1Ф предназначен для проведения отмоток кабеля, провода, троса диаметром 5-40 мм с одновременным измерением длины на кабельные барабаны диаметром 800-1400 мм и массой до 1000 кг. Станок для намотки (перемотки) кабеля на барабан МНК 14-1Ф может комплектоваться ручным (МНК 14-1ФР) или автоматическим (МНК 14-1ФА) раскладчиком кабеля (провода, троса) и измерителем длины кабеля (троса) типа МИД 70 с электронным счётчиком. Погрешность измерения длины не превышает 1%, дискретность счёта 0,1 м.

Станок для намотки/перемотки кабеля на барабан МНК 14-1Ф может быть изготовлен с колёсными опорами для возможности перемещения к месту проведения отмотки.

В качестве дополнительной опции, станок для намотки кабеля на барабан может комплектоваться Разборным Технологическим Барабаном (РТБ) для формирования бухт.

Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось и закрепляется подщимным башмаком; с помощью грузоподъёмной техники ось с барабаном устанавливаются в ложементы; свободный конец кабеля пропускается через измерительный узел МИД 70М Патриот и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана, с помощью кнопок на пульте управления задается скорость перемотки, с помощью ручного раскладчика кабеля производится равномерная раскладка перематываемого материала по ширине катушки или технологического барабана. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан вместе с осью снимается со станка, ось вынимается.
