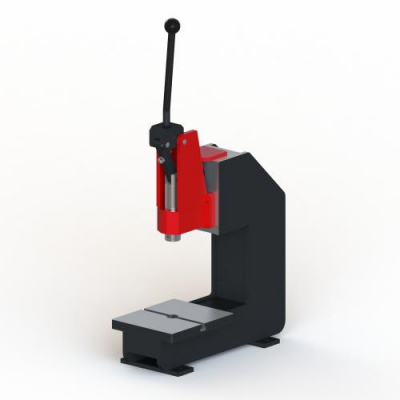

Коленно-рычажный пресс 4504-15L.00.00
105 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Ручные механические пресса используются для следующих технологических операций: штамповка, вырезание, клепка, завальцовка, прессовка, маркировка. Преимущества этого вида оборудования в универсальности применения за счет сменного инструмента, высокой повторяемости технологических операций, быстрой переналадке без специальных знаний. Ручные механические пресса требуют минимальное техническое обслуживание, надежны и долговечны, не занимают много места.
Пресс ручной представляет собой оборудование, состоящее из станины пресса и стойки. В стойке устанавливается держатель ползуна, усилие на которую
передается через коленно-рычажную передачу от рычага. Регулировка высоты рабочей зоны выполняется с помощью регулировочного болта.
Порядок работы
4.1 Ручной пресс приводится в действие следующим образом: необходимо закрепить рычаг в звено рычага и зафиксировать пружинным штифтов 5х50

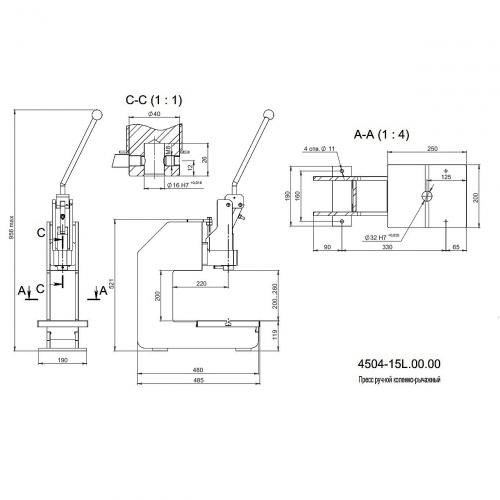

(см. рис.1) потянуть за рычаг, который с помощью коленно-рычажного механизма передаёт усилие на ползун оказывающего давление на станину.
4.2 в зависимости от требуемых операций и согласно диаграмме необходимо отрегулировать ход звена с помощью регулировочного винта.
Характеристики
|
Номинальное усилие пресса, кН
|
15 |
|
Размеры стола, мм
|
200х250 |
|
Габаритные размеры, мм
|
200х485х956 |
|
Масса, кг
|
55 |
