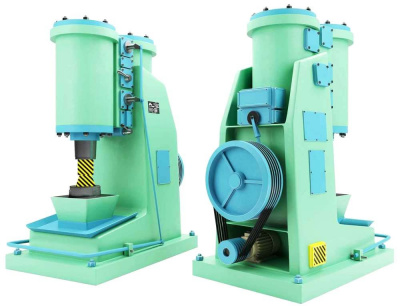

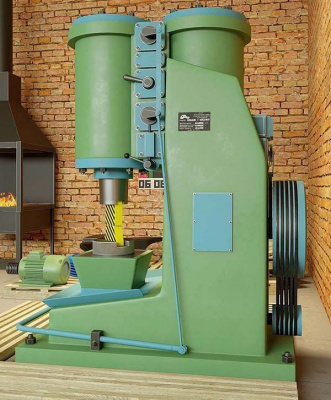

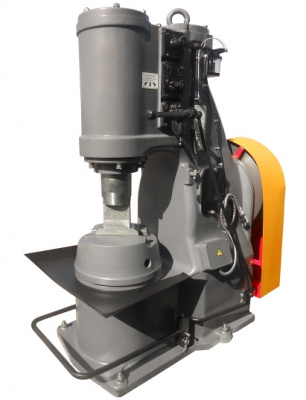

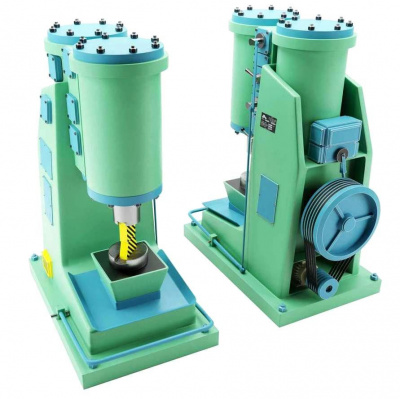

Ковочный молот НЗГП МА4129
Молот ковочный МА4129 - оборудование для объемной горячей штамповки изделий из цветных металлов, черных металлов и сплавов. Станок предназначен для изготовления заготовок и деталей различной конфигурации для нужд машиностроения и строительства.
Особенности
Выделяют несколько отличительных особенностей молота ковочного МА4129:
- удобная компоновка узлов станка, обеспечивающая простоту обслуживания и ремонта оборудования;
- централизованная система смазки подвижных частей;
- система воздухораспределения повышенной надежности;
- регулируемая энергия удара, современная система управления молотами.
Устройство и работа ковочного пневматического кузнечного молота МА4129А и его составных частей
Рабочий и компрессорный цилиндры молота соединены между собой каналами. Взаимосвязь цилиндров между собой и цилиндров с атмосферой достигается с помощью кранов, положение которых устанавливается рукояткой управления или педалью. Энергоносителем для работы служит сжатый воздух, вырабатываемый в компрессорном цилиндре "с" (см. рис.1).
Попадая через каналы в рабочий цилиндр "в", сжатый воздух приводит в движение бабу "а", которая, нанося удары по поковке, производит работу.
Возвратно-поступательное движение поршню компрессора сообщается кривошипно-шатунным механизмом, получающим движение от электродвигателя через клиноременную передачу.
МА4129А Расположение составных частей ковочного молота
Расположение составных частей молота ма4129а
Перечень составных частей ковочного молота МА4129А:
- Станина - МА4129А-11-001СБ
- Привод - МА4129-21-001СБ
- Управление - МА4129-41-001СБ
- Ограждение - МА4129-71-001СБ
- Маслопровод - МА4129-81-001СБ
- Электрооборудование - МА4129-91-001СБ
Схема кинематическая ковочного молота МА4129А
Описание конструкции основных узлов ковочного молота МА4129А
Буферное устройство и воздухопополнение ковочного молота МА4129А
Буферное устройство и воздухопополнение молота ма4129а
- I - баба
- II - клапан обратный
Буферное устройство ковочного молота МА4129А
Для предотвращения ударов бабы I о верхнюю крышку рабочего цилиндра предусмотрено буферное устройство (рис.2).
При подъеме бабы до кромки "С" канала "В" оставшийся между поршнем и крышкой воздух (полость "Д") образует буфер, препятствующий удару бабы о крышку и ускоряющий ее возврат, из крайнего верхнего положения.
Обратный клапан П предупреждает зависание бабы в верхнем крайнем положении и перегрузку компрессора молота. Клапан препятствует выходу воздуха при образовании буфера, однако он немедленно отрывается, если давление воздуха в полости "Д" станет ниже, чем в канале "В".
Воздухопополнение ковочного молота МА4129А
Воздухопополнение происходит снизу через внутреннюю полость поршня компрессора, окно "F" в поршне компрессора (см. рис.2), отверстие "G" в штоке поршня и отверстие "Е" в цилиндре компрессора. Последнее, совмещаясь в крайним верхнем и нижнем положениях поршня, последовательно сообщает верхнюю и нижнюю полости компрессора с атмосферой.
Уплотнение штока бабы и поршня компрессора молота МА4129А
Уплотнение штока бабы и поршня компрессора молота ма4129а
- букса бабы
- букса компрессора
- сухари и сегменты
- планка направляющая
- пружина
- кольцо уплотнительное
- экспандер
"а" - зазор
Баба фиксируется от вращения направляющими планками 4, вмонтированными в её буксу (рис.З). Для уплотнения штока бабы в буксе I сделана кольцевая выточка, в которой монтируются сегменты и сухари 3, стягиваемые пружиной 5: По мере износа штока бабы, а также сухарей и сегментов зазор "а" уменьшается, но может быть восстановлен запиловкой торцов сегментов. Для уплотнения штока поршня компрессора в буксе компрессора сделана кольцевая выточка, в которой монтируется уплотнительное кольцо 6, из материала ЛАМ1, стягиваемое экспандером 7.
Крепление пальца шатуна молота МА4129А
Крепление пальца шатуна молота ма4129а
Крепление пальца шатуна молота МА4129А
- палец
- кольцо пружинное
- подшипник игольчатый
- верхняя головка шатуна
Крепление пальца верхней головки шатуна Палец (I) шатуна (рис.4) удерживается от осевого перемещения пружинными кольцами (2).
Установочные размеры бойков молота МА4129А
Установочные размеры бойков молота ма4129а
- боек нижний
- клин нижнего бойка
- подушка
- баба
- планка
- боек верхний
- клин верхнего бойка
- клин подушки
- шабот
Электрооборудование молота МА4129А
Схема электрическая ковочного молота МА4129А
Электрическая схема ковочного молота ма4129а
Электрооборудование молота состоит из электродвигателя, кнопочной станции с кнопками "Пуск" и "Стоп", шкафа электроуправления и токоподводящего кабеля.
Указания по монтажу и эксплуатации электрооборудования молота МА4129А
Электродвигатель крепится к подмоторной плите и устанавливается в нише станины. Шкаф электроуправления и кнопочная станция располагаются недалеко от молота, со стороны рукоятки управления, на стене или стоике в вертикальном положении с отклонением от вертикали не более +5.
В шкафу управления размещена электроаппаратура, элементы которое соединены между собой монтажными проводами в соответствии с принципиальной и монтажной электросхемами. Рукоятки выключателей выведены на крышку шкафа. Вводной пакетный выключатель может быть заменен автоматическим.
Шкафы электроуправления, поставляемые с молотом, выпускаются на номинальное напряжение 360 В с цепью управления на 36 В переменного тока частотой 50 Гц. По особому заказу они могут быть изготовлены на другие напряжения силовой цепи и цепи управления о частотой тока 60 Гц.
Перед установкой надо открыть шкаф специальным ключом и произвести следующие работы:
- удалить защитную смазку
- проверить надежность затяжки болтовых соединений
- освободить магнитные системы реле и пускателей от стопорных приспособлений, одетых перед транспортировкой
Ном. масса падающих частей, кг
|
80 |
Эфф. кинетич. энергия бойка, кгм
|
150 |
Частота ударов бойка, 1/мин
|
210 |
Расстояние от оси бабы до станины, мм
|
300 |
Расст. от зеркала бойка до кромки буксы бабы, мм
|
370 |
Размеры зеркала бойков, мм
|
130x63 |
Диаметр рабочего цилиндра, мм
|
315 |
Диаметр цилиндра компрессора, мм
|
260 |
Макс. ход бабы, мм
|
385 |
Ход поршня компрессора, мм
|
210 |
Напряжение питания, В
|
3x380 |
Потребляемая мощность, кВт
|
5.5 |
Габаритные размеры, мм
|
1900x790x1600 |
Масса, кг
|
4830 |
- Электродвигатель
- Электроаппаратура управления
- Маслостанция
- Ремни клиновые, 5 (6) шт
- Шприц штоковый тип I ГОСТ 3643 – 54
- Руководство по эксплуатации
Запасные части, поставляемые за отдельную плату:
- Гильза рабочего цилиндра. МК4127-11-104 (МА4129-11-103)
- Гильза компрессорного цилиндра. МК4127-11-108 (МА4129-11-107)
- Кольцо поршневое (компрессора).МК4127-11-109 (МА4129-11-108)
- Кольца поршневые (Увеличенное), 2 шт. МК4127-11-110 (МА4129-11-109)
- Планка , 2 шт. МК4127-11-112 (МА4129-11-111)
- Сухарь, 2 шт. МК4127-11-113 (МА4129-11-113)
- Сегмент, 2 шт. МК4127-11-114 (МА4129-11-114)
- Сегмент, 2 шт. МК4127-11-115 (МА4129-11-116)
- Сухарь, 2 шт. МК4127-11-116 (МА4129-11-115)
- Кольцо поршневое, 2 (1) шт. МК4127-11-405 (МА4129-11-402)
- Кольцо поршневое, 1 (2) шт. МК4127-11-406 (МА4129-11-403)
- Боек верхний. МК4127-11-408 (МА4129-11-406)
- Боек нижний. МК4127-11-409 (МА4129-11-407)
- Палец. МК4127-11-419 (МА4129-11-417)
