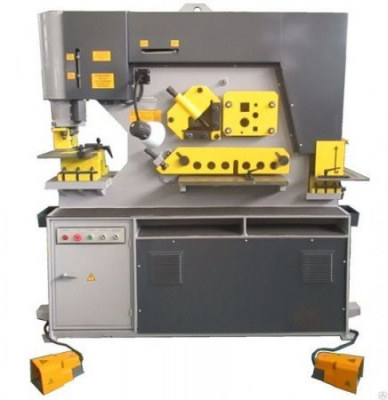

Комбинированные пресс-ножницы Завод НГУ-22

     Пресс-ножницы комбинированные с гидравлическим приводом  модели НГУ-22 служат для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном  прокате, а так же вырубки в прокате пазов различной формы.

Ножницы комбинированные могут найти применение на машиностроительных,  ремонтных и других заводах.

     При эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим климатом – исполнение О категория размещения 4 по ГОСТ15150-69.

     Конструкция гидравлических пресс ножниц, их гидравлическая и электрическая принципиальная схемы обеспечивают безопасность работы оператора и обслуживающего персонала.

     Основные узлы пресс-ножниц с гидравлическим приводом: Станина, Секция пробивки отверстий, Секция для резки уголка, Секция резки круглого и квадратного проката, Секция резки листовой полосы, Зарубочная (высечная секция), Гидроагрегат, Электрошкаф, Узел БВК, Пульт управления, Педали управления,  Ограждения опасных зон.

     Исполнительными органами гидравлических пресс-ножниц являются двухходовые цилиндры. Шток цилиндра  секции пробивки отверстий (пресса) закрепленного неподвижно на станине пресс-ножниц является рабочим органом, на торце штока через пуансонодержатель закреплен пуансон, являющийся рабочим инструментом. Цилиндр секции резки проката (ножниц), закрепленный шарнирно со станиной пресс-ножниц и ползуном, приводит в движение  ползун (рабочий орган), на котором закреплен режущий инструмент. Управление цилиндрами производится при помощи гидроагрегата, расположенного в нижней части станины.

     На пресс-ножницах с гидравлическим приводом НГУ, для управления ходом ползуна в секции резки сортового проката, с  возможностью изменения его остановки в верхней и нижней точках, имеетмся механизм конечных выключателей. Аналогичный механизм установлен в секции пробивки отверстий. С его помощью  регулируется ход штока цилиндра, с  возможностью изменения его остановки в верхней и нижней точках.

     Пульт управления расположен на эл.шкафу, который в свою очередь находится на станине пресс-ножниц. Так же кнопки выбора режимов работы пресс-ножниц и "Общий стоп" продублированы на панели ограждения секции для вырубки пазов.

     Для удобства работы оператора пресс-ножниц в стандартную комплектацию входят две педали управления.
