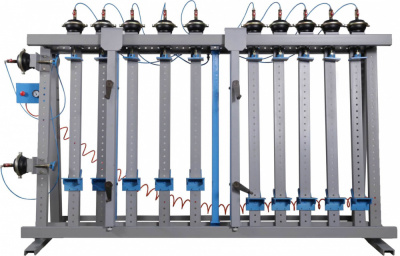

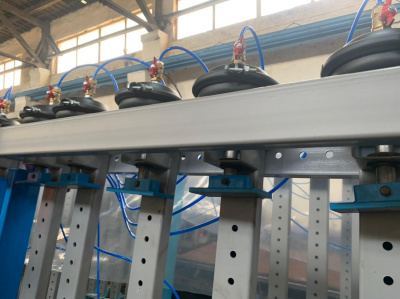

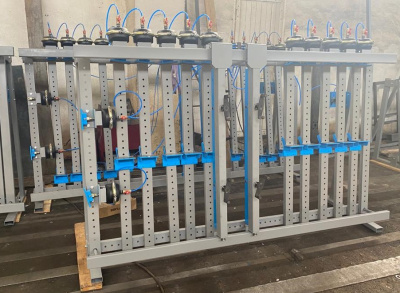

Пресс-вайма Завод ВП24-2400
Пневматическая вайма предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса сечением до 100 мм.
Частое расположение прижимов обеспечивает равномерное распределение усилия по длине щита. Для склеивания древесины из узких длинных щитов или из небольших щитов в несколько рядов по длине необходимо докупить несколько фронтальных щитов. Максимальное усилие на один прижим составляет 1400 кгс в вайме модели ВП24 — отличие от вайм моделей ВП17 и ВП18, в которых максимальное усилие 1000 кгс. Прижимы перемещаются по длине ваймы, что позволяет равномерно распределить их по длине заготовки. В вайме ВП17 фронтальные прижимы механические, а в модели ВП18 — фронтальные прижимы пневматические.
Вайма для склейки собирается с 1 или с 2 рабочими зонами, а так же фронтальные прижимы устанавливаются механические или пневматические.
| Фотография | Описание | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Ваймы всегда в наличии. Возможна отгрузка в день обращения. |
|
Пневматическое прессование
Максимальный размер собираемого изделия: 2 400 × 1 200 × 100 мм.
Частое расположение пневмоприжимов обеспечивает (при давлении в магистрали 10 МПа ) усилие до 4,2 тонн на один погонный метр склеиваемого щита и его равномерное распределение по длине щита. Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см2 склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.
Отличительные особенности:
- возможность перемещения её путём перестановки с одного рабочего места на другое и независимость от масштабов производства;
- не требует специально подготовленного фундамента.
Получаемые изделия
|
|
|
Макс. размер зоны прессования, мм
|
100х1300х2400 |
|
Макс. давление цилиндра, кг
|
1400 |
|
Габаритные размеры, мм
|
2700х900х1800 |
|
Масса, кг
|
370 |
