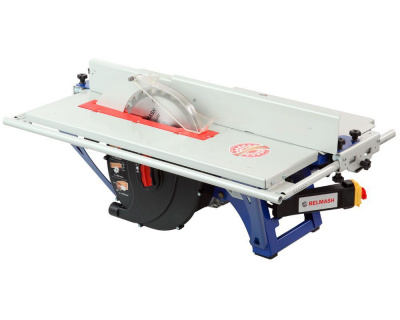

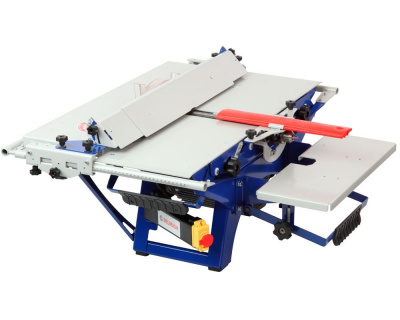

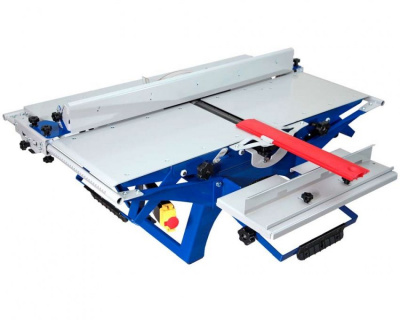

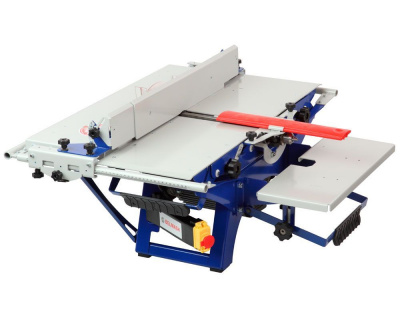

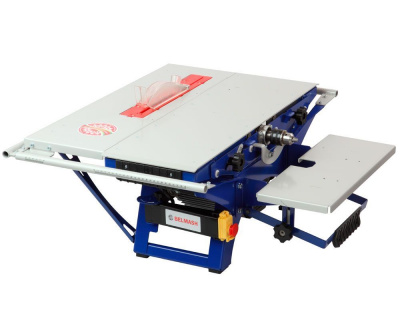

Многофункциональный станок по дереву Belmash SDM-2000M

В данной модифицированной версии станка установлен цельный стальной строгальный вал. Оснащен обновленной комбинированной линейкой, в состав которой входят параллельный и угловой упоры. Все шкалы на неё нанесены струйным способом с последующим лазерным отверждением.

ФУНКЦИИ:

• Строгание по плоскости
• Строгание под углом (по ребрам)
• Продольная распиловка
• Продольная распиловка по ребру под углом
• Поперечная распиловка
• Поперечная распиловка под углом
• Отбор четверти
• Фрезерование дисковыми фрезами
• Фрезерование концевыми фрезами
• Сверление

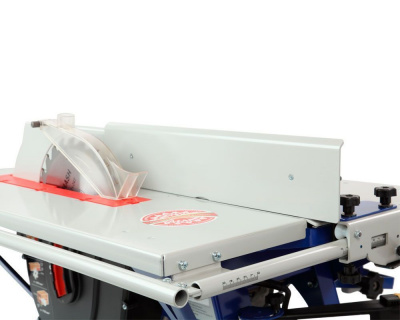

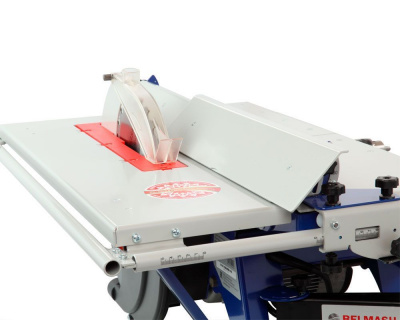

Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.

Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.

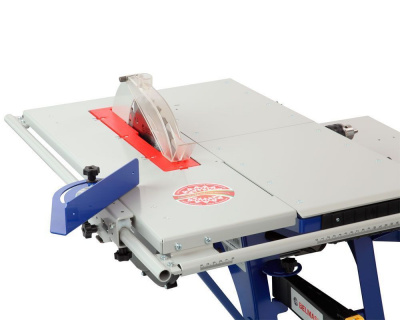

Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.

Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.

Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.

При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.

Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.

Ножевой вал – это один из ключевых узлов данного изделия.

Он полностью выполнен из стали в отличии от аналогов со стальным центральным валом и барабаном из алюминия.

Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.

На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.
