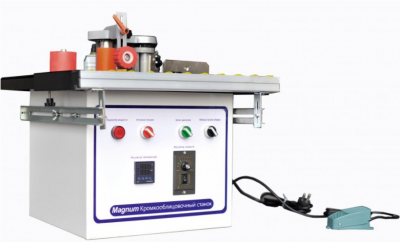

Кромкооблицовочный станок LTT MY 07B
Кромкооблицовочный станок MY 07B разработан для нанесения облицовочного материала разных типов на кромку плиточного материала (заготовок). В качестве облицовочного материала применяют ленту из ПВХ, АБС меламина и натурального шпона шириной от 10 до 60 мм и толщиной от 0,4 до 3 мм. Нанесение кромочного материала возможно с помощью подачи заготовок вручную. Подача и обрубание кромочного материала осуществляется от педали и концевика. Обрубание кромки из рулона осуществляется с помощью пневматической гильотины. Воздух из компрессора подается через блок очистки воздуха. Применяется на мебельных производствах от мелких (в качестве основного кромкооблицовочного станка с возможностью работать с напряжением 220В) до крупных (в качестве вспомогательного кромкооблицовочного станка на однотипных операциях с криволинейными заготовками, дополняя более производительный автоматический станок).
Особенности конструкции:
- регулируемая скорость подачи кромки;
- настройка толщины кромки и других параметров;
- оснащен двумя роликами для нанесения клея (нанесение на кромку и материал);
- наличие узла предварительной обрезки кромки;
- разные режимы работы с возможностью регулировки температуры в клеевой ванне;
- надежная фиксация заготовки с использованием шариковых креплений.
Технические характеристики
С помощью электронной панели управления происходит установка рабочей температуры клеевой ванны с 120 до 200° С.
Роликовый прижим для надежной фиксации заготовки. Настройка толщины кромочного материала. Регулировка осуществляется в диапазоне от 0,4 мм до 3 мм. Плавная настройка толщины клеевого слоя позволяет быстро и точно настроить.
Подача кромочного материала осуществляется автоматически от отдельного электродвигателя (кромка располагается на тарелке).
Надежный цепной привод, а также пневматическая гильотина для обрезки кромки.
Два способа обрезки кромки. Автоматическая обрезка кромки происходит от концевого выключателя для прямолинейных деталей и от педали для криволинейных заготовок.
Дополнительный стол обеспечивает поддержку заготовки.
Станок надежно упакован в фанерный ящик, что полностью исключает повреждение во время транспортировки.
|
Размеры рабочего стола, мм
|
500х600 |
|
Мин. ширина заготовки, мм
|
10-60 |
|
Толщина кромки в рулонах, мм
|
0,4 - 3 |
|
Емкость клеевой ванны, л
|
1 |
|
Потребляемая мощность, кВт
|
1.2 |
|
Габаритные размеры, мм
|
500х500х500 |
|
Масса, кг
|
35 |
