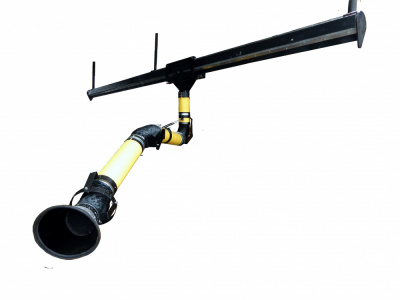

Пряморельсовая система удаления дыма ПРС/ПВУ-6000

Пряморельсовая система удаления дыма и аэрозолей в комплекте с ПВУ. ПРС/ПВУ-3000 предназначена для улавливания и удаления различных вредных веществ а так же дыма и пыли, появляющейся на нестационарных рабочих местах. Отличительной особенностью данного устройства является широкая зона охвата, определяющаяся суммой двух величин: длиной рельса-воздуховода и радиусом действия поворотно вытяжного устройства. Таким образом, если, например, рельс-воздуховод имеет длину 3 метра, а ПВУ имеет радиус действия 2,5 м., то суммарная площадь, с которой это устройство может осуществлять локальное удаление дыма, аэрозолей и пыли приближается к 15 квадратным метрам, что недостижимо при использовании других систем дымоудаления. Такое устройство незаменимо там, где проводятся локальные сварочно-зачистные работы на большой площади.

Конструктивно, пряморельсовая система ПС/ПВУ состоит из нескольких основных частей:

1. Рельс-воздуховод круглого или прямоугольного сечения, имеющий в нижней своей части резиновую обтюрацию для уменьшения паразитных воздушных потоков на стыке рельс-воздуховода и переходника к ПВУ. С боков рельс-воздуховод имеет направляющие, по которым скользит каретка.
   В верхней части рельс-воздуховода имеются крепежные пластины необходимые для фиксации конструкции на потолке или на стенах помещения.
2. Переходник к ПВУ. Имеет с одной стороны узкую прорезь, которая входит внутрь рельс-воздуховода, с другой стороны имеет гильзу круглого сечения для соединения с поворотно-вытяжным устройством.
3. Каретка. Осуществляет механическое соединение рельс-воздуховода с поворотно-вытяжным устройством, наряду с осуществлением поступательного движения поворотно-вытяжного устройства вдоль оси рельс-воздуховода посредством роликовых опор.
4. Поворотно-вытяжное устройство. Поворотно-вытяжное устройство является гибкой, самофиксирующейся в пространстве конструкцией и имеет полую конфигурацию, которая обеспечивает поддержание высокого уровня воздушного потока при низкой турбулентности. Конструктивно поворотно вытяжное устройство представляет собой систему жестких и гибких воздуховодов, соединенных между собой силовыми хомутами с фрикционным соединением, поддерживаемыми газовыми пружинами, а так же воздухоприемной воронки со встроенным искрогасителем.
