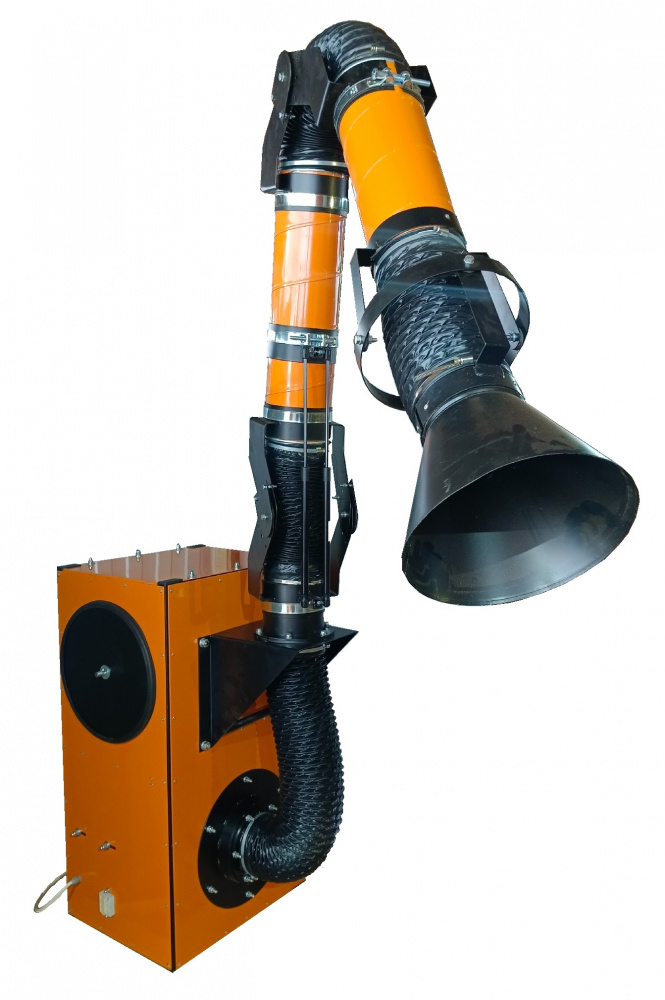

Фильтровентиляционная установка ФВУ-1 РВ

Фильтровентиляционная установка ФВУ-1Р предназначена для очистки воздуха при проведении
сварочных, зачистных, шлифовальных и других работ. Она состоит из каркаса, выполненного из
профильной трубы 30х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными
листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением. Отбор воздуха,
загрязненного сварочным дымом и аэрозолями производится с помощью поворотно-вытяжного
устройства, расположенного сверху. Установка оборудована металлическим фильтром грубой очистки,
одновременно выполняющим роль искрогасителя и картриджным фильтром, осуществляющим
задержание частиц сварочного дыма и аэрозоля, расположенным непосредственно после поворотно-
вытяжного устройства, но перед центробежным вентилятором. ФВУ оборудована системой очистки
фильтра с помощью сжатого воздуха. Сжатый воздух подводится из цеховой магистрали через
влагомаслоотделитель в ресивер, далее из ресивера попадает через электромагнитный клапан во
внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего
материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в
самом низу ФВУ. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к
фильтру осуществляется через герметичный люк, расположенный в торцевой стенке установки.
Необходимое разряжение воздуха создается центробежным вентилятором, установленным на
виброизоляторах и расположенным в корпусе установки. Органы управления электрической частью ФВУ
расположены на её лицевой панели. Для удобства перемещения, установка оборудована четырьмя
поворотными колесными опорами, две из которых оборудованы тормозами.
Фильтровентиляционная установка может быть оборудована ручками для более удобного передвижения.
