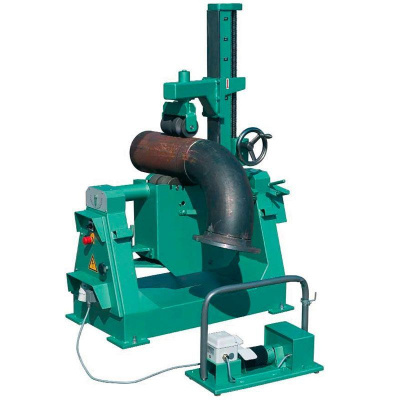

Трубный вращатель Kistler U 500

Наличие уточняйте

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Стандартные трубные вращатели предназначены для вращения заготовок на 360° с наклоном передней и задней части от горизонтали. Вращение и наклон могут быть выполнены независимо друг от друга или одновременно. Наклоняющаяся секция состоит из двигателя с редуктором, опорной колонны, зажимного суппорта и прижимного ролика. Ручное вертикальное регулирование высоты системы роликового зажима включено как стандарт на всех моделях.

Диапазон диаметров зажимаемых труб: 20 - 400 мм (включая фланцы)
Диапазон диаметров труб без зажима: 30 - 1000 мм
Максимальный момент наклона: 7500 кг-см (относительно оси наклона)
Максимальная грузоподъемность:
1000 кг - горизонтальная
500 кг - вертикальная
Вращающий момент приводных роликов: 2000 кг-см
Требования к питанию: 1~230 В, приблизительно 750 В-А

Трубный вращатель серии U 500 может быть поставлен в двух вариантах:

Трубный вращатель серии U 500 - вращатель с функцией наклона зажимной части вращателя.
Трубный вращатель серии U 500 H - вращатель без функциеи наклона зажимной части вращателя.

Трубные вращатели серии U 500 используются для зажима, вращения, и наклона труб круглого профиля при сборке и автоматической сварке, главным образом в области строительства трубопроводов (изготовление заводским способом и сборка на участке) и строительстве центрального отопления.

Трубные вращатели серии U 500 с патентованной системой роликового зажима имеют существенные преимущества перед традиционными устройствами.

Патентованная система зажима трубы и форма роликов позволяют:

Использовать трубный вращатель, как внешний центратор.
Производить сборку, прихватку и сварку не переустанавливая деталь.
Зажимать и центрировать соединение «труба-труба», «труба-отвод», «труба-фланец», «труба-тройник».
Зажать трубу (деталь) в центре тяжести.

Одним из основных преимуществ трубного вращателя является возможность наклона зажимной секции, что дает преимущество при сварке деталей с неуравновешенной массой. Это достигается за счет изменения угла наклона, что ведет к изменению грузоподъемности вращателя. Наклон может осуществляться механически (по средством червячной передачи) либо при помощи электропривода.

На каждом вращателе уже установлен сварочный разъем «Земля». Это позволяет производить сварку непосредственно на вращателе, без угрозы выхода из строя электронных узлов трубного вращателя.

Трубные вращатели серии U могут быть укомплектованы блоком управления для сварки кольцевых швов с подключением сварочного полуавтомата; автоматическая сварочная горелка устанавливается на специальном кронштейне с держателем и крестовым суппортом для регулировки положения. Блок управления для сварки кольцевых швов обеспечивает совместную работу трубного вращателя и сварочного полуавтомата: зажигание дуги, создание сварочной ванны, вращения трубы с точным поддержанием скорости вращения, перекрытие шва для заварки кратера. Лучшие результаты можно получить, используя инверторные полуавтоматы серии Saprom S.

ПРЕИМУЩЕСТВА

Могут использоваться для труб с отводами, частями тройников или другими ответвлениями
Может быть зажат широкий диапазон труб
Бесконечно изменяемая скорость вращения не зависит от размера трубы из-за отдельного привода вращения
Быстрое точное сосредоточение и зажим без зажимного патрона, зажимных башмаков, и т.д.
Гибкая обработка трубы - труба может быть зажата в ее центре тяжести
Моменты наклона и поддержек является несоответствующим в большинстве случаев
Возможность состыковать две трубы с одним диаметром
Возможны различные комбинации - например, зажим и движение главного шпинделя

Характеристики

Диаметр труб, мм	30-1000
Горизонтальная грузоподъёмность, кг	1000
Вертикальная грузоподъёмность, кг	500
Скорость вращения, мм/мин	0-1300

Стандартная комплектация:

Наклоняющаяся секция
Выносная педаль управления с кабелем
Блок согласования со сварочным источником
PLC блок управления вращателем
Цифровой дисплей скорости вращения
Держатель сварочной горелки с крестовым суппортом
Кабель связи со сварочным источником питания

Опции для трубного вращателя серииU 500

Выносная педаль управления с кабелем.
Установка электропривода наклона зажимной части трубного вращателя.
Установка электропривода подъема и опескания зажимного ролика.
Подключение дополнительного блока управления.
PLC блок контроля сварки кольцевых швов
Поддерживающая стойка с роликами.
Комплект обрезиненных роликов для стойки.
План-шайба стандартная, ø400 мм.
Держатель сварочной горелки без крестового суппорта.
Держатель сварочной горелки с крестовым суппортом.
Зажимная оснастка для трубных отводов.
Наборы зажимов (NW 100-125-150-200-250-300-350-400 мм)
Наборы зажимов (NW 100-125-150-200-250-300-350-400мм) из нержавеющей стали
Набор обрезиненных зажимных роликов.
Набор зажимных роликов из нержавеющей стали для труб и фланцев.
Тележка с поворотными фиксируемыми колесами
