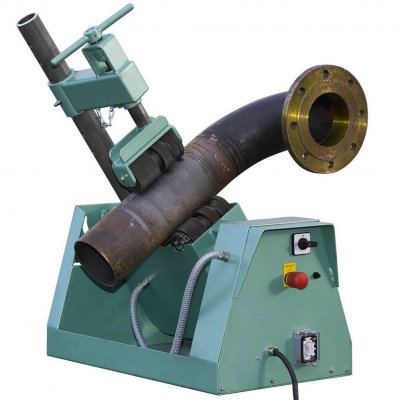

Трубный вращатель Kistler U 150

Стандартные трубные вращатели предназначены для вращения заготовок на 360° с наклоном передней и задней части от горизонтали. Вращение и наклон могут быть выполнены независимо друг от друга или одновременно. Наклоняющаяся секция состоит из двигателя с редуктором, опорной колонны, зажимного суппорта и прижимного ролика. Ручное вертикальное регулирование высоты системы роликового зажима включено как стандарт на всех моделях.

• Максимальный момент наклона: 1.500 кг-см (относительно оси наклона)
• Максимальная грузоподъемность:
  300 кг - горизонтальная
  150 кг - вертикальная
• Вращающий момент приводных роликов: 500 кг-см
• Требования к питанию: 1~230 В, приблизительно 500 В-А

Трубный вращатель серии U 150 может быть поставлен в двух вариантах:

1. Трубный вращатель серии U 150 - вращатель с функцией наклона зажимной части вращателя.

2. Трубный вращатель серии U 150 H - вращатель без функции наклона зажимной части вращателя.

Трубные вращатели серии U 150 используются для зажима, вращения, и наклона труб круглого профиля при сборке и автоматической сварке, главным образом в области строительства трубопроводов (изготовление заводским способом и сборка на участке) и строительстве центрального отопления.

Трубные вращатели серии U 150 с патентованной системой роликового зажима имеют существенные преимущества перед традиционными устройствами.

Патентованная система зажима трубы и форма роликов позволяют:

• Использовать трубный вращатель, как внешний центратор.
• Производить сборку, прихватку и сварку не переустанавливая деталь.
• Зажимать и центрировать соединение «труба-труба», «труба-отвод», «труба-фланец», «труба-тройник».
• Зажать трубу (деталь) в центре тяжести.

На каждом вращателе уже установлен сварочный разъем «Земля». Это позволяет производить сварку непосредственно на вращателе, без угрозы выхода из строя электронных узлов трубного вращателя.

Трубные вращатели серии U могут быть укомплектованы блоком управления для сварки кольцевых швов с подключением сварочного полуавтомата; автоматическая сварочная горелка устанавливается на специальном кронштейне с держателем и крестовым суппортом для регулировки положения. Блок управления для сварки кольцевых швов обеспечивает совместную работу трубного вращателя и сварочного полуавтомата: зажигание дуги, создание сварочной ванны, вращения трубы с точным поддержанием скорости вращения, перекрытие шва для заварки кратера. Лучшие результаты можно получить, используя инверторные полуавтоматы серии Saprom S.
