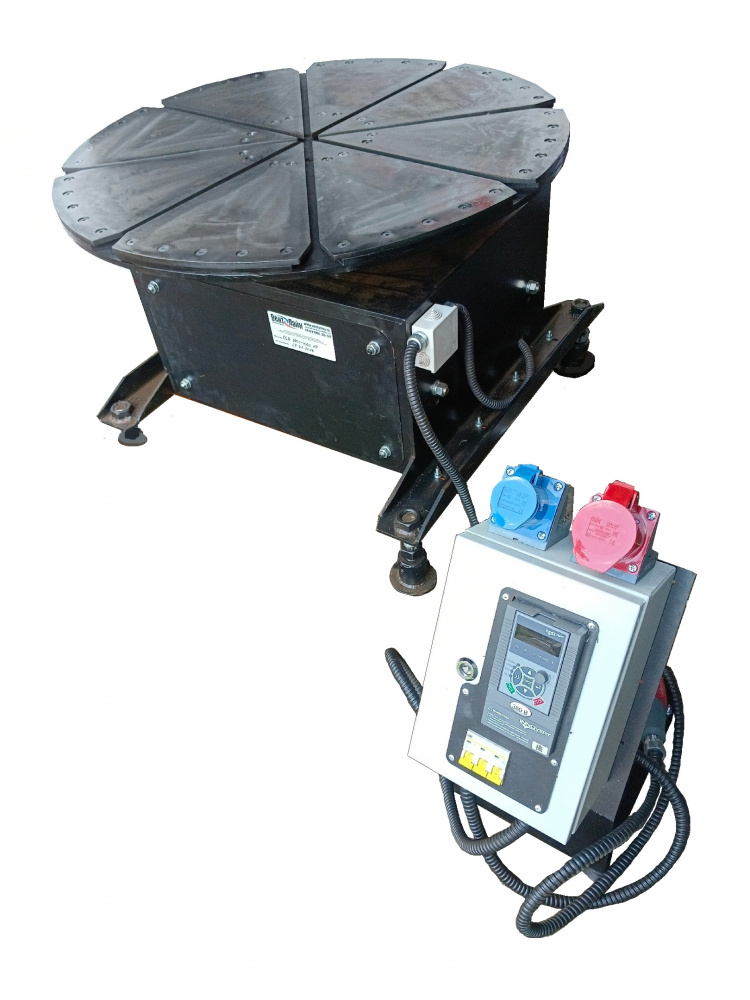

Сварочный поворотный стол ССП-300/450-ЭП

Позиционер сварочный ССП-ЭП представляет собой стационарный сварочный пост и служит для улучшения эргономики процесса сварки при наложении круговых швов, в так же при наплавочных работах.

Рабочая поверхность позиционера представляет собой многослойную структуру. Верхний слой препятствует прилипанию к нему сварочных брызг, т.к. представляет собой набор механически обработанных пластин, состоящих из серого чугуна СЧ20 или дюралюминия Д16Т. Внутренний слой состоит из стали, т.к. он не имеет прямого контакта с продуктами сварки. Стальные бруски так же обеспечивают дополнительную механическую прочность изделию, какую не может обеспечить ни чугун, ни дюралюминий в отдельности. (См. рис.)

В результате применения такой многослойной конструкции повышается сопротивление к внешним нагрузкам и в сечении получается Т-образный паз, с помощью которого осуществляется возможность 100% фиксации заготовки на рабочей поверхности.

Основной деталью позиционера является поворотный диск, который может вращаться вокруг своей оси. Плавная регулировка вращения поворотного диска обеспечивает качественное наложение шва.  Изделие, подлежащее обработке (сварке) крепится к поворотному диску позиционера сквозь пазы в рабочей поверхности с помощью специальных приспособлений, во избежание его смещения в процессе работы. Рабочая поверхность позиционера связана с его станиной с помощью поворотных узлов, которые, в свою очередь, соединены с мотор-редуктором с помощью зубчатых передач. Управление позиционера обеспечивается с помощью частотно-регулируемого привода, который расположен на его лицевой панели. Так же в комплект позиционера входит пульт дистанционного управления и педаль пуска поворотной плиты.
