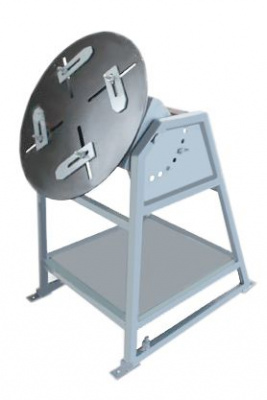

Стол сварщика ССУ-05-02

Стол сварщика (сварочный пост) ССУ-05-02 применяется в качестве стационарного сварочного поста. Стол сварщика предназначен для установки на нем изделий при проведении сварочных, шлифовальных, зачистных и других видов работ.

Стол сварщика может дополнительно комплектоваться фильтровентиляционной установкой моделей ФВУ-02, ФВУ-03, ФВУ-03-02, ФВУ-03-03, которые позволяют улавливать и очищать воздух от сварочного аэрозоля и пыли, образующихся при проведении сварочных работ.

Стол сварщика (сварочный пост) ССУ-05-02 состоит из каркаса сварной конструкции, выполненного из профильной трубы.

Сварочный пост ССУ-05-02 оснащен поворотной планшайбой, вращение которой вокруг своей оси осуществляется в ручном режиме за счет использования в конструкции подшипников. Четыре паза, выполненные на плоскости планшайбы, и комплект прижимных пластин служат для крепления свариваемых изделий к планшайбе с помощью болтов. Планшайба выполнена из металлического листа толщиной 5 мм с ребрами жесткости на обратной стороне, что обеспечивает жесткость конструкции и надежную фиксацию деталей на рабочей поверхности.

Вращение планшайбы на 360 (град.) и угол наклона 0-90 (град.) позволяют установить свариваемые изделия в удобное положение для выполнения сварочных работ. Наклон планшайбы производится в ручном режиме с шагом 15 (град.) в разгруженном состоянии (без установленных деталей на планшайбе). Фиксация планшайбы в заданном положении осуществляется с помощью шпильки-фиксатора, устанавливаемой в совмещенные отверстия в боковой стенке и кронштейне планшайбы. Конструкция механизма вращения планшайбы оснащена быстросъемным замком, который позволяет фиксировать вращение планшайбы через каждые 90о поворота.

В нижней части стола сварщика ССУ-05-02 предусмотрена полка для размещения инструмента или заготовок в процессе проведения работ. Стол сварщика фиксируется к полу через предусмотренные в конструкции отверстия.

По желанию Заказчика стол сварщика (сварочный пост) ССУ-05-02 может комплектоваться необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.
