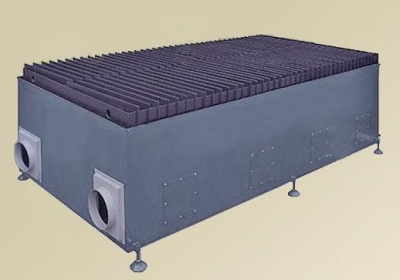

Стол для плазменной резки СПР-03-02

Стол для плазменной резки СПР-03-02 предназначен для укладки и базирования разрезаемого листа при проведении операций газовой и плазменной резки с одновременным удалением продуктов сгорания из рабочей зоны вытяжного стола. Плазменный стол СПР-03-02 подходит как для ручной, так и для портальной плазменной резки. Модульная конструкция вытяжного стола СПР-03-02 позволяет реализовать любые размеры рабочей поверхности путем соединения нескольких плазменных столов и применять для различных портальных машин.

Конструкция вытяжного стола для плазменной резки СПР-03-02 состоит из:

- основания вытяжного стола, разделенного на четыре секции и оборудованного системой воздуховодов,

- съемных стальных решеток,

- четырех поддонов для сбора малогабаритных отходов и окалины, возникающих в процессе резки металла,

- регулируемыми опорами для компенсации неровностей пола.

Конструкция вытяжного стола СПР-03-02 является модульной. Соединение модулей между собой с помощью болтовых соединений позволяет обеспечить необходимую рабочую поверхность плазменного стола.

Рабочая поверхность вытяжного стола СПР-03-02 образована съемными стальными решетками:

- нижняя предотвращает проваливание мелких деталей в поддоны,

- верхняя состоит из рамы и стальных пластин, вертикально установленных в пазы рамы.

Пластины легко заменяются по мере износа. Верхняя решетка и поддоны оборудованы петлями для строповки грузоподъемными механизмами, которые облегчают их демонтаж при очистке и обслуживании стола для плазменной резки.

Вентиляционные каналы вытяжного стола оснащен заслонками для регулирования воздушного потока из рабочей зоны. Для доступа к заслонкам предусмотрены технологические люки, расположенные на лицевой стенке стола СПР-03-02. В конструкцию стола для плазменной резки СПР-03-02 входят два съемных переходника для подключения к системе вентиляции производственного помещения. Переходники могут быть установлены как на правой, так и на левой боковой поверхности плазменного стола.
