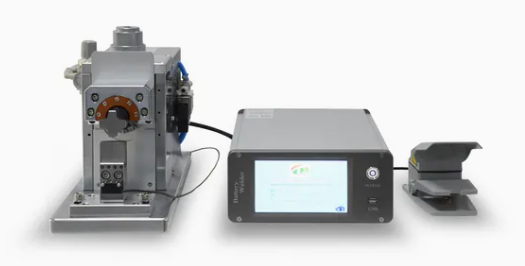

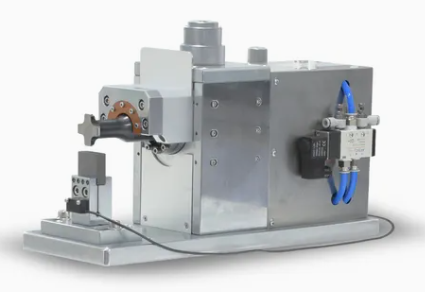

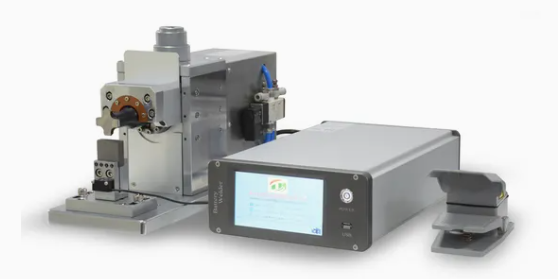

Аппарат ультразвуковой сварки проводов 4008G3
Новинки
600 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание

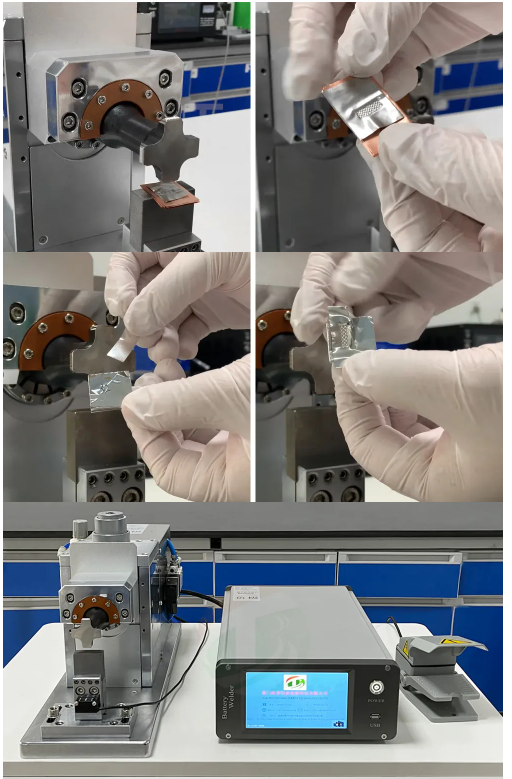

Этот станок используется для сварки однослойной фольги с однослойным контактным соединением и процессом намотки; он подходит как для анода, так и для катода.
Принцип работы оборудования: Преобразователь преобразует мощный колебательный сигнал сверхзвуковой частоты в механическую энергию соответствующей частоты и подает ее на границу раздела металлического листа, который необходимо сплавить, в результате чего металлический лист мгновенно нагревается, а затем происходит активизация частиц в металлической решетке, так что молекулы в металлическом листе сплавляются друг с другом посредством взаимного проникновения.
Функциональные особенности оборудования
Интеллектуальная цифровая схема, усовершенствованная центральная процессорная система;
Множество интеллектуальных режимов управления: энергетический, силовой и временной;
Автоматическое отслеживание ультразвуковой частоты;
Функция сигнализации о превышении и превышении предельных значений энергии, времени и мощности.
Сигнал DO: сигнализация сварочного аппарата, готовность, выходной сигнал IO во время ультразвуковой обработки.
Сигнал DI: аварийная остановка, начало работы.
Протокол связи 485, прием и выгрузка данных.
Ультразвуковое оборудование управляется активно (с дополнительным источником питания 24 В).
Высокая точность пайки: ≥0,2 мм
Количество свариваемых поверхностей в одной сварочной головке: 2 или 4 шт.
Диапазон регулировки амплитуды: 3~10 мкм
Режим управления частотой Автоматическое отслеживание частоты
Функция постоянной амплитуды Импульсный источник питания Постоянное напряжение Постоянный ток
Плавная регулировка амплитуды Плавная регулировка
Технология схемы Интеллектуальная цифровая схема, усовершенствованная центральная процессорная система, с режимами энергии, мощности, времени, автоматическим отслеживанием частоты, функциями сигнализации верхнего и нижнего пределов контроля качества.
Результат сварки
Внешний вид Отсутствие дефектов сварки, проплавления, утечек, прочная сварка, полные и чистые паяные соединения, повреждение фольги 80% остатков на контактной площадке.
Прочность на растяжение при сварке ≥25 Н
Процент годной продукции ≥99,8% (при условии соответствия материала требованиям)
Принцип работы оборудования: Преобразователь преобразует мощный колебательный сигнал сверхзвуковой частоты в механическую энергию соответствующей частоты и подает ее на границу раздела металлического листа, который необходимо сплавить, в результате чего металлический лист мгновенно нагревается, а затем происходит активизация частиц в металлической решетке, так что молекулы в металлическом листе сплавляются друг с другом посредством взаимного проникновения.
Функциональные особенности оборудования
Интеллектуальная цифровая схема, усовершенствованная центральная процессорная система;
Множество интеллектуальных режимов управления: энергетический, силовой и временной;
Автоматическое отслеживание ультразвуковой частоты;
Функция сигнализации о превышении и превышении предельных значений энергии, времени и мощности.
Сигнал DO: сигнализация сварочного аппарата, готовность, выходной сигнал IO во время ультразвуковой обработки.
Сигнал DI: аварийная остановка, начало работы.
Протокол связи 485, прием и выгрузка данных.
Ультразвуковое оборудование управляется активно (с дополнительным источником питания 24 В).
Высокая точность пайки: ≥0,2 мм
Количество свариваемых поверхностей в одной сварочной головке: 2 или 4 шт.
Диапазон регулировки амплитуды: 3~10 мкм
Режим управления частотой Автоматическое отслеживание частоты
Функция постоянной амплитуды Импульсный источник питания Постоянное напряжение Постоянный ток
Плавная регулировка амплитуды Плавная регулировка
Технология схемы Интеллектуальная цифровая схема, усовершенствованная центральная процессорная система, с режимами энергии, мощности, времени, автоматическим отслеживанием частоты, функциями сигнализации верхнего и нижнего пределов контроля качества.
Результат сварки
Внешний вид Отсутствие дефектов сварки, проплавления, утечек, прочная сварка, полные и чистые паяные соединения, повреждение фольги 80% остатков на контактной площадке.
Прочность на растяжение при сварке ≥25 Н
Процент годной продукции ≥99,8% (при условии соответствия материала требованиям)
Характеристики
|
Время сварки, сек
|
0.2 |
|
Частота, кГц
|
40 |
|
Раб. давление, МПа
|
0.6 |
|
Потребляемая мощность, кВт
|
0.8 |
|
Масса, кг
|
50 |
