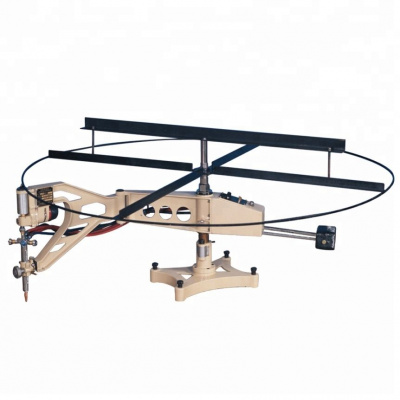

Машина для вырезки отверстий Huawei CG2-150A

162 419 ₽

Наличие уточняйте

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Шарнирно-копировальная машина CG2-150A предназначена для резки листового металла по заранее подготовленному шаблону с увеличенным обхватом до 1270 мм.

Жесткая конструкция корпуса машины CG2-150A, изготовленного из легкого алюминиевого сплава, электронная система контроля регулировки скорости, позволяют стабилизировать движение по копиру и получать на выходе детали очень высокого качества. Магнитный ролик плавно направляет резак по любому контуру, разрезая стальные листы толщиной вплоть до 100 мм.

Данное оборудование является аналогом шарнирных машин для резки Факел-Ш, Огонек, IK-84D (Koike, Япония).

Выравнивание:

Для получения заготовки с необходимыми размерами (плюс допуск на обработку) необходимо правильно подобрать размеры шаблона. Для этого необходимо к размеру заготовки (чистовому) прибавить припуск на последующую механическую обработку и вычесть разницу Х, считаемую по формуле: R (магнитного ролика) - r (1/2 ширины реза) = Х (разница в размере между шаблоном и получаемой заготовкой).
r - принимается для мундштуков №0-3 равным 3 мм, а для №4 - 4 мм.

Характеристики

Скорость резки, мм/мин	50-750
Толщина резки, мм	6-100
Макс. размеры заготовки, мм	1270×1270
Диаметр круговой резки, мм	20-1800
Потребляемая мощность, кВт	0.110
Габаритные размеры, мм	1390×480×800
Масса, кг	61,5

Каретка.
Инструкция по эксплуатации.
Кабель питания.
Газовый распределитель с шлангами и резаком.
Разъём подключения к газовому распределителю — 2 шт.
Держатель резака.
Набор для очистки отверстий в мундштуках.
Комплект (сопло + мундштук) G03-1.
Комплект (сопло + мундштук) G03-2#.
Комплект (сопло + мундштук) G03-3#.
Набор ключей.
Лист шаблон d=500 мм.
