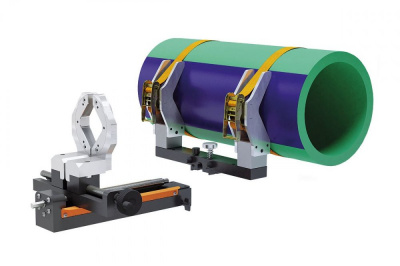

Аппарат для раструбной сварки Ritmo Prisma Up 90
Специальная сварочная машина PRISMA UP90, предназначена для приварки седловых отводов к основной трубе. Диаметр основной трубы 40-250 мм, диаметр отводов 20-90 мм.
Преимущества:
- Для работы достаточно одного оператора.
- Идеальная центровка трубы и фитинга.
- Компактные габариты и легкий вес.
- Может работать со всеми трубами и фитингами известных производителей.
Краткий принцип работы:
Машина состоит из трех основных частей: кронштейна для фиксации основной трубы, позиционера для крепления и точного размещения дрели, ручного раструбного аппарата.
Основная труба закрепляется в кронштейне и плотно затягивается хомутами. После этого, с помощью позиционера с установленной на нем дрелью в основной трубе высверливается отверстие необходимого диаметра. Дрель убирается. Далее, при помощи ручного раструбного аппарата сварщик нагревает отверстие в тубе и сварочный фитинг. После прогрева сварочный фитинг вставляется в отверстие трубы вручную.
|
Диаметр труб, мм
|
40 ÷ 250 |
|
Регулировка температуры, °C
|
260 |
|
Потребляемая мощность, кВт
|
1.4 |
|
Габаритные размеры, мм
|
389 x 392 x 283 |
|
Масса, кг
|
10,8 |
- кронштейн для фиксации основной трубы.
- позиционер, фурнитура каретки.
- электрическая дрель
- ручной сварочный аппарат R 125 Q TFE
- транспортировочный чемодан для корпуса машины
- стальные хомуты Ø 20 ÷ 63 мм
