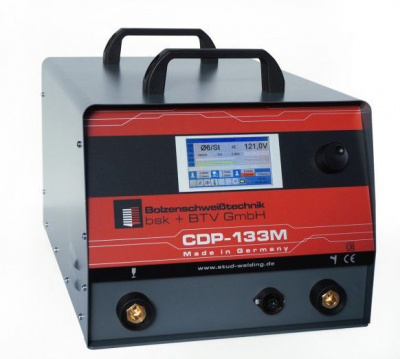

Аппарат конденсаторной сварки Bolzenschweißtechnik CDP-133M
Аппараты для конденсаторно-разрядной приварки метизов СDP-133M являются одними из самым мощных, оснащены микропроцессорным управлением и соответствуют самым современным требованиям науки и техники: цифровая система измерения перемещения (выступ шпильки, высота подъема, глубина расплавления и скорость толкателя), а также контроль и регистрация механических параметров процесса. Дополнительно можно собирать, отображать и контролировать допуски
тока и сварочного времени.
Функции библиотеки постоянных и переменных сварочных параметров или опция "многопостовой режим" для работы несколькими пистолетами - это только некоторые особенности аппарата. Два импульсных инвертора обеспечивают максимально быстрое время зарядки и тем самым высокую частоту приварки. В качестве опции аппарат можно оснастить и тремя инверторами. Третий инвертор сделает аппарат самым быстрым из представленного на рынке подобного оборудования.
Серийное оснащение электронным переключением ёмкости из трех ступеней позволяет оптимально подобрать режимы использования аппарата для любой сварочной задачи. Данный аппарат разработан специально для использования в составе установок автоматической приварки шпилек с ЧПУ, а также может использоваться с нашими ручными и автоматическими пистолетами для конденсаторно-разрядной приварки метизов.
Технические характеристики:
- Синхронизированные зарядные устройства инверторного типа позволяют добиться короткого цикла зарядки и высокой частоты приварки;
- Контроль и быстрая регулировка всех параметров и функций сварочного цикла возможны благодаря высокопроизводительному микропроцессору;
- Контроль ёмкости конденсаторов;
- Цифровая система измерения перемещения позволяет без использования опции контроля и регистрации процесса комфортно настраивать выступ шпильки и высоту подъема;
- При недостижении заданных минимальных значений выступа шпильки,высоты подъема и глубины расплавления появится сообщение в виде выделенного цветом соответсвующего параметра даже без подключения функции полного контроля процесса;
- Выбор напряжения зарядки через ЧПУ;
- Функция Softstart для бережной зарядки конденсаторов после долгого простоя;
- Функция STOP при всех сообщениях об ошибке (аппаратных или связанных с процессом приварки), то есть автоматическая остановка процесса сварки при автоматическом или частично механизированном режиме эксплуатации;
- Современный интерфейс человек-машина: простая диалоговая навигация по структуре меню и управление одним регулятором, а также отображение всех важных параметров на 4-х дюймовом графическом дисплее;
- Функция библиотеки: предварительно записанные стандартные сварочные программы и возможность сохранения дополнительных изменяемых пользователем программ;
- Многочисленные функции для комплексных сварочных задач;
- Малый вес и компактная конструкция;
- Низкое потребление тока при высоком КПД: высокая энергоэффективность и экологическая безопасность;
- Вентиляторы с терморегуляторами.
Механический контроль процесса, запись электрических параметров и система измерения перемещения
Опция механический контроль процесса включает сбор и сохранение данных процесса. При подключении сварочного пистолета с интегрированной системой измерения перемещения такие механические параметры как выступ шпильки, высота подъема, глубина расплавления и скорость толкателя замеряются техническими средствами, документируются и оцениваются. Запись таких электрических параметров как сварочный ток и время сварки также возможна.
|
|
|
Рис.1 Система измерения перемещения без контроля процесса (без записи) |
Рис.2 Активированный и готовый к использованию контроль процесса |
Рис.З Настройка процесса контроля |
Преимущества:
- Простая и комфортная настройка через отслеживание величины подъема и выступа шпильки на дисплее;
- Нет необходимости в трудозатратном ручном измерении после сварки;
- В сочетании с электрическим процессом контроля постоянное сравнение фактических величин с заданными номинальными значениями с предупреждением или остановкой источника.
Диапазон диаметров, мм
|
М3 – М10 |
Габаритные размеры, мм
|
475 x 335 x 325 |
Масса, кг
|
16 |
- Умная многопостовая технология, т.е. эксплуатация до 4 ручных и/или автоматических пистолетов при условии использования распределительного модуля "Switchbox -4": при многопостовом режиме распознавание соответствующего пистолета
- Посредством контактного сигнала и автоматическое переключение на пункт меню настроек на инверторе (возможность сохранения пользовательских параметров)
- Одновременная эксплуатация до 4-х сварочных головок в сочетании с ЧПУ;
- Контроль процесса: сбор и оценка всех механических сварочных параметров:
- Регистрация перемещения шпильки (выступ шпильки, высота подъема, глубина расплавления и скорость),
- Сравнение записанных параметров с контрольными параметрами;
- Дополнительно: измерение и регистрация сварочного тока и времени сварки при каждой приварке;
- Сравнение записанных параметров с контрольными параметрами, а также остановка процесса сварки и сообщение об ошибке посредством однозначного предупреждающего символа
- USB-разъем для переноса данных процесса на внешний ПК
