Измеритель длины кабеля МИД 50М2
200 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Измеритель длины кабеля МИД 50М2 - счётчик метража гусеничного типа, предназначенный для определения длины длинномерных материалов в интервале диаметров от 1 до 50 мм. Конструкция измерителя позволяет измерять длину материалов с неровной наружной поверхностью таких, как: трос, канат, ретро провод (винтажный кабель).

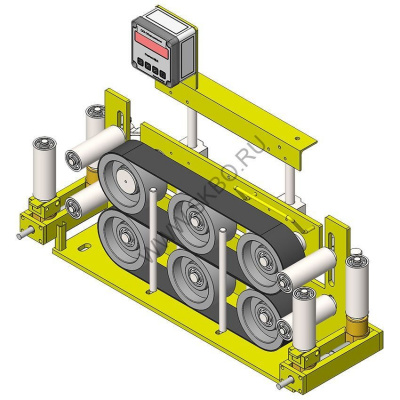

Измеритель длины кабеля МИД 50М2 состоит из неподвижной рамы с кронштейном счётчика импульсов, подвижной рамы, установленной на направляющих, блоков регулируемых входных и выходных направляющих роликов. На подвижной и неподвижной рамах установлены блоки зубчатых колёс с натянутыми на них зубчатыми ремнями, которые и являются входными звеньями в процессе измерения длины материала. На механической части смонтированы электронные компоненты: счётчик импульсов и энкодер.
Особенностью конструкции устройства можно назвать также откидывающиеся вертикальные входной и выходной направляющие ролики, что позволяет заводить кабель в измеритель не только с торца устройства, как в обычных моделях, например МИД 40, но и с фронтальной плоскости устройства, что может быть удобно при использовании измерителя в качестве элемента линии производства кабеля. Использование в качестве генератора импульсов для счётчика метража инкрементального энкодера, соединённого с одним из мерных колёс, позволяет повысить точность и дискретность счёта устройства относительно обычных (колёсных) измерителей длины.
Измеритель длины кабеля МИД 50М2 состоит из неподвижной рамы с кронштейном счётчика импульсов, подвижной рамы, установленной на направляющих, блоков регулируемых входных и выходных направляющих роликов. На подвижной и неподвижной рамах установлены блоки зубчатых колёс с натянутыми на них зубчатыми ремнями, которые и являются входными звеньями в процессе измерения длины материала. На механической части смонтированы электронные компоненты: счётчик импульсов и энкодер.
Особенностью конструкции устройства можно назвать также откидывающиеся вертикальные входной и выходной направляющие ролики, что позволяет заводить кабель в измеритель не только с торца устройства, как в обычных моделях, например МИД 40, но и с фронтальной плоскости устройства, что может быть удобно при использовании измерителя в качестве элемента линии производства кабеля. Использование в качестве генератора импульсов для счётчика метража инкрементального энкодера, соединённого с одним из мерных колёс, позволяет повысить точность и дискретность счёта устройства относительно обычных (колёсных) измерителей длины.
Характеристики
|
Диапазон диаметров, мм
|
50 |
|
Габаритные размеры, мм
|
650х235х495 |
|
Масса, кг
|
35 |
