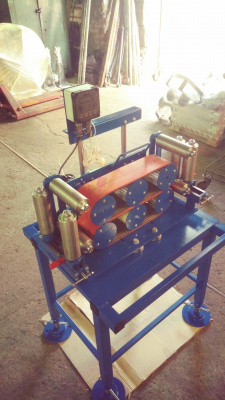

Измеритель длины кабеля МИД 100М2
186 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Измеритель длины кабеля МИД 100М2 - счётчик метража длинномерных материалов гусеничного типа. Основной областью применения устройства является определение длины материалов с негладкой (бугристой) поверхностью диаметром от 3 мм до 100 мм. Это может быть канат (стальной или пеньковый), гофрированный кабель-канал, ретро-провод и т.п. Для повышения износостойкости гусеницы покрываются защитным полимерным материалом толщиной не менее 4 мм.

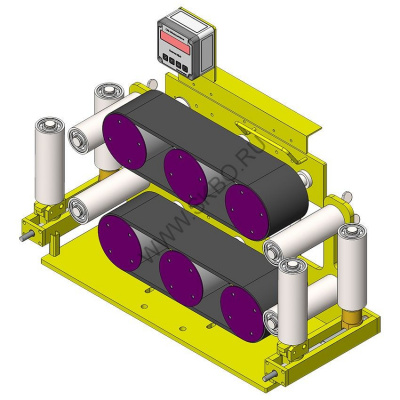

Конструктивно измеритель длины кабеля МИД 100М2 состоит из неподвижной рамы, на которой закреплён кронштейн счётчика импульсов, подвижной рамы с возможностью перемещения по направляющим, блоков регулируемых входных и выходных направляющих роликов (наружные вертикальные ролики могут откидываться), блоков зубчатых колёс с натянутыми на них зубчатыми ремнями. Электронная часть составлена счётчиком импульсов и инкрементальным энкодером, генерирующим, по мере вращения гусениц сигналы для счётного устройства
Измеритель длины кабеля МИД 100М2 допускает работу не только с материалами круглого сечения, но и с плоскими, а также с материалами с фасонным профилем и с переменным сечением.. Откидывающиеся вертикальные входной и выходной направляющие ролики позволяют измерять длину материалов с сечением много шире, чем 100 мм, например, рулонных или листовых материалов, широких лент. Помимо этого, откидывающиеся вертикальные ролики дают возможность заводить кабель с фронтальной плоскости устройства, что удобно при использовании измерителя в качестве контрольно-измерительного прибора в линиях по изготовлению кабеля.
Конструктивно измеритель длины кабеля МИД 100М2 состоит из неподвижной рамы, на которой закреплён кронштейн счётчика импульсов, подвижной рамы с возможностью перемещения по направляющим, блоков регулируемых входных и выходных направляющих роликов (наружные вертикальные ролики могут откидываться), блоков зубчатых колёс с натянутыми на них зубчатыми ремнями. Электронная часть составлена счётчиком импульсов и инкрементальным энкодером, генерирующим, по мере вращения гусениц сигналы для счётного устройства
Измеритель длины кабеля МИД 100М2 допускает работу не только с материалами круглого сечения, но и с плоскими, а также с материалами с фасонным профилем и с переменным сечением.. Откидывающиеся вертикальные входной и выходной направляющие ролики позволяют измерять длину материалов с сечением много шире, чем 100 мм, например, рулонных или листовых материалов, широких лент. Помимо этого, откидывающиеся вертикальные ролики дают возможность заводить кабель с фронтальной плоскости устройства, что удобно при использовании измерителя в качестве контрольно-измерительного прибора в линиях по изготовлению кабеля.
Характеристики
|
Диапазон диаметров, мм
|
100 |
|
Габаритные размеры, мм
|
650х292х535 |
|
Масса, кг
|
41 |
