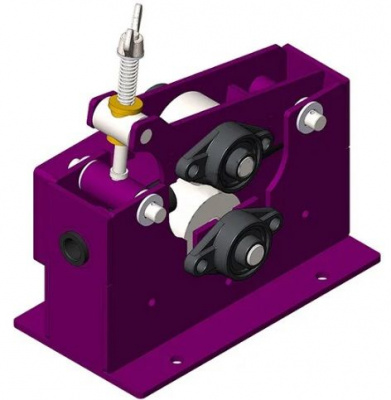

Измеритель длины кабеля ИДТ 20
37 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Измеритель длины ИДТ 20 - измерительное устройство для определения длины троса, каната и прочих длинномерных материалов диаметром 1...20 мм. Измеритель длины троса состоит из электронной (счётчик импульсов, датчики) и механической части (подвижная и неподвижная рамы, мерное колесо и т.п.) .
Конструктивно, механическая часть измерителя длины троса сходна с измерителями длины кабеля типа МИД. Отличие заключается в мерном колесе, установленном на неподвижной раме и усиленной системе прижима подвижной рамы с прижимным роликом. Это сделано для исключения влияния колебаний подвижной рамы, возникающих вследствие неровности поверхности троса, на точность измерений длины. Мерное колесо жёстко соединено с инкрементальным энкодером, позволяющим обеспечивать дискретность счёта менее 1,5 мм. На входе и выходе из измерителя длины троса установлены направляющие втулки, которые, для улучшения ремонтопригодности, сделаны сменным
Конструктивно, механическая часть измерителя длины троса сходна с измерителями длины кабеля типа МИД. Отличие заключается в мерном колесе, установленном на неподвижной раме и усиленной системе прижима подвижной рамы с прижимным роликом. Это сделано для исключения влияния колебаний подвижной рамы, возникающих вследствие неровности поверхности троса, на точность измерений длины. Мерное колесо жёстко соединено с инкрементальным энкодером, позволяющим обеспечивать дискретность счёта менее 1,5 мм. На входе и выходе из измерителя длины троса установлены направляющие втулки, которые, для улучшения ремонтопригодности, сделаны сменным
Характеристики
|
Диапазон диаметров, мм
|
20 |
|
Габаритные размеры, мм
|
310х210х210 |
|
Масса, кг
|
20 |
