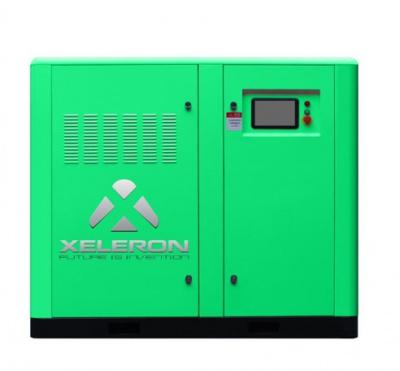

Винтовой компрессор Xeleron X10A

Безмасляный винтовой компрессор Xeleron Ecology — компрессор с водяным впрыском и регулируемой частотой вращения предназначен для получения чистого и 100% безмасляного сжатого воздуха для различных отраслей фармацевтики и промышленного производства!

Эта революционно новая линейка безмасляных компрессоров Ecology предлагает идеально интегрированный, глубоко оптимизированный винтовой блок с водяным впрыском, усовершенствованный электродвигатель и технологию привода с регулируемой скоростью для достижения оптимальной производительности сжатого воздуха. Эти высокоэффективные безмасляные компрессоры Xeleron доступны с мощностью от 7.5 до 250 кВт.

В настоящее время безмасляные винтовые компрессоры с водяным впрыском получили импульс развития благодаря использованию новой конструкции винтовой пары.
Винтовая пара безмасляного компрессора Xeleron Ecology
В использовании технологии водяного впрыска в винтовом компрессоре нет ничего нового, во многих случаях она используется для получения 100% безмасляного сжатого воздуха. При использовании такого решения вместо компрессорного масла в винтовом блоке с двумя роторами использовалась дистиллированная вода. Технология эта уже старая и используется десятилетиями. На смену двух винтовой системе сжатия пришла одновинтовая с двумя звездочками.

При малых размерах винтовой блок одноступенчатого сжатия обладает высокой производительностью, простой конструкцией, низкой скоростью вращения, высокой тепловой эффективностью. Принцип работы заключается в непрерывном впрыскивании дистиллированной воды в камеру сжатия во время работы компрессора. При этом вода образует водяную пленку между ротором и звездочками. Звездочки приводятся в движение непосредственно от ротора. Впрыскиваемая вода так же выполняет функцию уплотнения в процессе сжатия воздуха. Смазочная вода поглощать большое количество тепла от сжатия воздуха и повышает эффективность сжатия.

Одновинтовой воздушный компрессорный блок с водяной смазкой состоит из цилиндрического винтового ротора и двух симметричных звёздчатых колес, соединенных плоской зацепной парой, установленных внутри целого корпуса.

Отверстие для подачи воздуха располагается в верхней части корпуса, отверстие отвода сжатого воздуха находится в нижней части корпуса.

Крутящий момент электродвигателя передается через прямую передачу на винтовой ротор, который приводит в движение звездочки. Винтовой ротор вращается на шарикоподшипниках расположенных с обоих его концов, подшипники смазываются консистентной смазкой и имеют специальные уплотнение для изоляции от воздушной камеры. Звездочки вращаются на графитовых подшипниках и с водяной смазкой.

Внешний вид винтового блока компрессора Xeleron Ecology

Цилиндрический ротор обычно имеет шесть винтовых канавок, звездчатое колесо обычно имеет 11 зубьев.

Внутренний объем винтового блока разделен на верхнее и нижнее пространство, в которых выполняется процесс всасывания, сжатия и отвода сжатого воздуха.

Серия ECOLOGY – это источник качественного сжатого воздуха без примесей масла. Эти безмасляные компрессоры с водяным впрыском используют воду в качестве смазки, а это в свою очередь снимает проблему загрязнения сжатого воздуха компрессорным маслом.

Прямой привод винтового блока и электродвигателя обладает меньшими затратами на техническое обслуживание и сервис, чем классические ременные и редукторные системы. При этом двигатель имеет очень долгий срок службы, а минимум компонентов означает меньшую подверженность неисправностям. Привод имеет высокий КПД как при переменной нагрузке, так и при постоянной. Таким образом он эффективно работает даже при частом переключении между частичной и максимальной нагрузкой.

С компрессорной установкой поставляется в комплекте высокоэффективная система очистки воды. В ней используется проверенная на практике технология фильтрации обратного осмоса, позволяющая получать чистую воду высокого качества для смазки и уплотнения узла сжатия и охлаждения сжатого воздуха. Установка поставляется в отдельном корпусе. После подключения ее к компрессору и системе водоснабжения-канализации пополнение потерь воды в компрессоре будет осуществляется в автоматическом режиме.

Самая большая часть затрат при эксплуатации компрессора — это электроэнергия. Компания Xeleron учитывает фактор экономии энергии при разработке, предлагая в результате более эффективные и производительные безмасляные компрессоры.

Новое поколение безмасляных компрессоров Xeleron Ecology отличается компактными размерами, что позволяет их размещать на производственных площадках вблизи стен или перегородок. При этом рабочие характеристики не будут снижены, как и надежность самой установки. Компании Xeleron это удалось благодаря применению принципа одностороннего доступа, настройке и сервису компрессоров серии Ecology.

Безмасляные винтовые воздушные компрессоры Xeleron Ecology широко используются в отраслях, где требуются источники высококачественного сжатого воздуха, таких как: фармацевтика, пищевая промышленность, электроника, обрабатывающая, химическая промышленность, упаковка и т. д. 100% чистый сжатый воздух является необходимостью для производства высококачественной продукции.

Каждый компрессор Xeleron Ecology монтируется на виброизолированной раме, которая устойчива к влаге. Для размещения винтового компрессора не нужно специализированного фундамента, единственное условие – прочный ровный пол.
