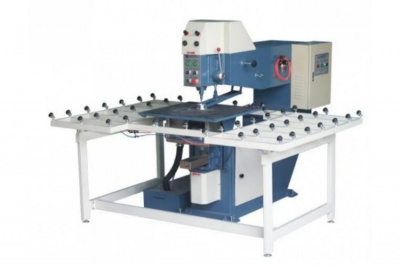

Станок для сверления стекла Jet Glass JD-22

СТАНИНА

Станина коробчатой формы, выполненная из толстостенного металла, повышенной жесткости и виброустойчивости, прошедшая специальную термообработку. Обеспечивается точность сверления и долговечность эксплуатации станка без потери точностных параметров.

ОСНОВНОЙ РАБОЧИЙ СТОЛ

Предназначен для базирования обрабатываемого стекла в зоне сверления по точно настроенным упорам в размер. Поверхность стола облицована резиновым материалом, что создает наилучший контакт стекла с рабочей поверхностью стола при обработке.

ДОПОЛНИТЕЛЬНЫЙ РАБОЧИЙ СТОЛ

Сварной конструкции из металлического профиля с установленными на нем резиновыми роликами. Ролики обеспечивают возможность перемещения заготовок больших размеров по столу без усилий.

Предназначен для установки и базирования к упорам деталей больших размеров.

ПОДЪЕМ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО СТОЛА

Необходим для осуществления свободного перемещения стекла большого размера по роликам относительно основного обрезиненного стола. Обеспечивается четырьмя пневмоцилиндрами, установленные в углах стола.

ВЕРХНИЙ ПРИЖИМ СТЕКЛА

Обеспечивает четкую фиксацию заготовки в момент обработки. Исключает вибрацию и смещение обрабатываемой детали. Включается с основной кнопочной панели.

ЗАЩИТА НИЖНЕГО СВЕРЛА

Нижний шпиндель оснащен выдвигаемой защитной системой, которая предотвращает попадание стеклянных плашек больших диаметров на инструмент.

ИЗМЕНЕНИЕ ЧАСТОТЫ ВРАЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ

Обеспечивается изменением передаточного отношения между шкивом двигателя и шкивом шпинделя за счет перестановкой клинового ремня. Необходимо для качественной обработки в зависимости от толщины стека и диаметра отверстия.

ЭЛЕКТРОДВИГАТЕЛИ ПРИВОДОВ

Комплектация станка электродвигателями еврокомпании АВВ с нормативами СЕ обеспечивает надежность и долговечность его работы.

СИСТЕМА ПЕРЕМЕЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ С ГИДРАВЛИЧЕСКИМ ДЕМПФЕРОМ

Перемещение сверлильных шпинделей осуществляется пневматическими цилиндрами по команде от кнопки на панели управления. Уменьшение скорости сверлильного шпинделя в момент подхода сверла к поверхности стекла обеспечивается гидравлическим демпфером. Достигается плавный заход сверла в стекло на определенную глубину с обеспечением качественной поверхности обработанного отверстия.

РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ НИЖНЕГО ШПИНДЕЛЯ

Осуществляется вручную с помощью перемещения конечного выключателя по винту. Обеспечивается точная глубина засверливания отверстия в нижней пласти стекла для исключения сколов при обработке верхним шпинделем.

ЦЕНТРАЛИЗОВАННЫЙ УЗЕЛ СМАЗКИ

Позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов, приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов

СИСТЕМА ОХЛАЖДЕНИЯ

Станок оборудован системой рециркуляции охлаждающей жидкости. Резервуары для воды выполнены из нержавеющей стали, что обеспечивает их долговечность и предотвращает поверхность баков от коррозии.
