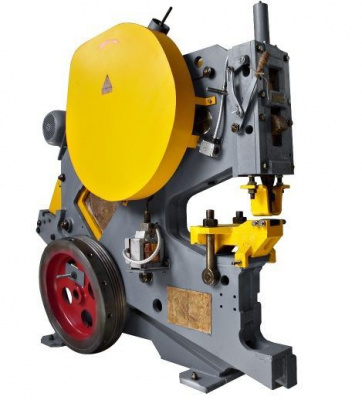

Комбинированные пресс-ножницы Завод НВ5221

Комбинированные пресс-ножницы НВ5221 предназначены для рубки полосы, круга и квадрата.

Описание конструкции пресс ножниц НВ 5221

Машина НВ5221 состоит из функциональных секций:

1. Сортовая секция
2. Дыропробивная секция
3. Полосовая секция
4. Зарубочная секция

Станина, сваренная из двух вертикальных листов - переднего и заднего, приваренных к основанию и соединенных проставками. Для установки приводных валов, приводов секций и направляющих ползуна в станине выполнены четыре расточки и окно для монтажа инструментальных плит.

Привод пресс-ножниц осуществляется от электродвигателя через клиноременную передачу, маховик и одноступенчатую зубчатую передачу к эксцентриковому валу. Зубчатая передача прямозубая, цилиндрическая. Движение на ползун сортовой секции передается через шатун, на ползун пресса для пробивки отверстий — через балансир и западающий камень.

Привод сортолистовой и дыропробивной секций от электродвигателя через клиноременную и зубчатую передачи на эксцентриковый вал секций. Рычаг зарубочного устройства связан при помощи тяги с ползуном сортолистовой секции.

Ползун сортолистовой секции установлен на оси качения, закрепленной втулкой в расточке станин (ось эксцентрична, что позволяет совмещать окна станины). Ползун перемещается в текстолитовых направляющих, с помощью которых регулируют зазор между подвижными и неподвижными ножами.

Ползун дыропробивной секции имеет прямоугольную форму и совершает возвратно-поступательное движение. Для получения нормального зазора между направляющими и ползуном используются чугунная планка и прокладки. В нижней части ползуна закреплен пуансон, в столе — пресс-матрица. Механизм центрирования осуществляет совмещение оси пуансона с размеченной осью пробиваемого отверстия.

Ползун дыропробивной секции уравновешивается пружинными уравновешивателями.

Механизм центрирования предназначен для выполнения операции наметки путем перемещения с помощью рукоятки пуансонодержателя с пуансоном.

Инструмент реза уголка, круга и квадрата состоит из подвижной и неподвижной плит. Подвижная плита крепится в гнездо ползуна сортолистовой секции, неподвижная — в гнезде станины Г-образными пружинами.

Листовой и зарубочный инструмент состоит из двух подвижных и трех неподвижных ножей.

Подвижные ножи — гильотинный для резки листового материала и прямоугольный — для прямоугольной зарубки.

Инструмент дыропробивной секции состоит из пуансона и матрицы. Пуансон крепится через пуансонодержатель к ползуну, а матрица — к корпусу дыропробивного приспособления.

Пресс-ножницы НВ 5222 имеют три рабочих места, обслуживаемые одним оператором.

Электросхема обеспечивает работу пресс-ножниц на непрерывных, одиночных ходах и ручной проворот (наладочный режим).

Управление кнопочное и педальное.

Смазка густая, комбинированная.

Конструкция пресс-ножниц и множество вариантов дополнительной оснастки позволяют использовать пресс-ножницы для обработки проката различного профиля и разных параметров.

Пресс-ножницы модели НВ5221 могут быть оснащены рольгангом и дополнительным упором для реза мерных заготовок.

Машины поставляются с инструментом. Инструмент реза уголка, круга и квадрата состоит из подвижной и неподвижной плит, подвижных и неподвижных ножей — для резки круга и квадрата.

Подвижная плита оснащена вставными ножами для реза уголка.

На подвижной плите установлен упор качественного реза, который настраивается с помощью овальных пазов так, чтобы заготовка плотно прилегла к горизонтальной полке упора. Неподвижная плита оснащена ножами для реза уголка. Плиту и нож-плиту устанавливают в гнездо ползуна на сортовой секции, плиту и нож-плиту — в гнездо станины с креплением Г-образными упорами.

Листовой и зарубочный инструмент состоит из гильотинных ножей для реза полосового проката, прямоугольного подвижного ножа и трех неподвижных для выполнения прямоугольной зарубки.

Инструмент реза швеллера и двутавра состоит из подвижной и неподвижной плит, оснащенных ножами, которые меняют в зависимости от номера швеллера и двутавра. Неподвижная плита оснащена четырьмя ножами, подвижная — тремя.

Пресс-ножницы имеют прижимы полосовой и сортовой секций. Оснащены блокирующими устройствами.

Пресс-ножницы устанавливаются на фундаменте или бетонной подушке.

Пресс-ножницы изготавливаются с параметрами по ТУ2.041-0221569-014—89, ТУ2.041-0221569-015— 89.

Климатическое исполнение — УХЛ и О, категория условий хранения 4 по ГОСТ 15150—69.

Дополнительное требование: нижнее значение температуры воздуха должно быть не менее +5°С

Поставляются потребителю железнодорожным транспортом на открытом подвижном составе в собранном виде в деревянных ящиках по ГОСТ 10198—78.

Категория условий транспортирования в части воздействия климатических факторов — 6 по ГОСТ 15150—69.

Расположение составных частей и органов управления комбинированными пресс-ножницами НВ5221

Спецификация составных частей комбинированных пресс-ножниц НВ5221

• 3. Электрошкаф - НВ5222-92А-001
• 5. Электрооборудование - НВ5221-91А-001
• 6. Управление ползуном пресса - Н5222А-42В-001
• 7. Механизм центрирования - Н5222-47А-001
• 8. Ползун пресса для пробивки отверстий - НВ5221-32-001
• 12. Станина - НВ5221-11-001
• 13. Пульт - НВ5221-93Б-001
• 19. Пульт - НВ5222-94В-001
• 21. Привод - НВ5221-21-001
• 22. Прижим сортовой секции - НВ5221-51Б-001
• 23. Нож-плита неподвижная - Н5222-61-001
• 24. Нож-плита подвижная - Н5222-62-001
• 25. Ползун сортолистовой - НВ5221-31-001
• 26. Приспособление для пробивки пазов прямоугольной формы - НВ5221-54-001
• 27. Прижим - НВ5222-45А-001
• 29. Ограждение - НВ5221-71А-001
• З0. Смазка - НВ5221-81-001
• 31. Управление ползуном сортолистовым - НВ5221-41-001
• 33. Педаль - Н5222-99-001
• 34. Упор реза мерных заготовок - - НВ5222-43-001
• — Шкаф - НВ5222-95А-001

Спецификация органов управления комбинированными пресс-ножницами НВ5221

• 1. Переключатель режимов сортовой секции
• 2. Вводной выключатель
• 4. Переключатель режимов пресса
• 7. Рукоятка механизма центрирования
• 9. Кнопка ОБЩИЙ СТОП
• 10. Кнопка выключения пресса
• 11. Кнопка включения пресса
• 14. Лампы сигнальные
• 15. Кулачки управления электромагнитами
• 16. Кнопка ОБЩИЙ СТОП
• 17. Кнопка выключения сортовой секции
• 18. Кнопка включения сортовой секции
• 20. Кнопка пуска электродвигателя
• 28. Рукоятка фиксации плиты
• 32. Педаль включения ползуна сортовой секции
• 33. Педаль включения пресса

Кинематическая схема пресс-ножниц НВ5221

Кинематическая схема пресс-ножниц нв5221

Схема кинематическая (рис. 2). Привод пресс-ножниц осуществляется от электродвигателя 3 через клиноременную передачу, маховик 2 и одноступенчатую зубчатую передачу 1, 4 к эксцентриковому валу 6. Зубчатая пара 1, 4 прямозубая, цилиндрическая. Движение на ползун 10 сортолистовой секции передается через шатун 5, на ползун 8 пресса для пробивки отверстий — через балансир 7 и западающий камень. Включение и выключение исполнительных механизмов осуществляется через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны — с электромагнитами 9. Вал-шестерня Z1 = 14 имеет ширину обода 85 мм и изготовлена из стали 40Х ГОСТ 4543—71 (твердость НВ 240...260), колесо z₂ = 126 — ширину обода 80 мм и изготовлено из стали 35 Л ГОСТ 977—75.

Общий принцип работы пресс-ножниц и конструкция комбинированных пресс-ножниц НВ5221

Станина

Станина (рис. 3) представляет из себя два листа — передний 3 толщиной 50 мм и задний 7 толщиной 25 мм, сваренных между собой при помощи проставок и ребер. В станине выполнены расточки для установки в них оси 2 качания балансира и оси 11 ползуна сортолистовой секции. Кроме того, в стенках станины выполнены окна 5, в которые заводят и крепят при помощи упоров 4, 6 неподвижные инструментальные плиты. Винтами в специальном гнезде крепится нож 9 для отрезки полосы и листа. Со стороны зева на станину приваривается плита 1, на которой крепится ползун пресса для пробивки отверстий.

В основании станины выполнены пазы: со стороны переднего листа прямой 10, а со стороны заднего — наклонный 8, необходимые при роспуске листа.

Ползун сортолистовой секции, ползун для пробивки отверстий пресс-ножниц НВ5221

Ползун сортолистовой секции и ползун для пробивки отверстий нв5221

Ползун сортолистовой (рис. 4). Ползун 1, связанный через западающий шатун 2 с эксцентриковым валом 4, качается на оси 6 между направляющими вкладышами, регулируемыми болтами. В исходное положение ползун возвращается и удерживается пружиной 5 с тягой 3. В средней части ползуна имеется вырез, в которой крепится подвижная ножевая плита, справа в нижней части — гнезда для крепления ножей листовых ножниц и инструмента для пробивки пазов.

Ползун пресса для пробивки отверстий (рис. 5)

Ползун пресса для пробивки отверстий (рис. 5). Ползун 1 пресса имеет прямоугольную форму и совершает возвратно-поступательное движение. Для получения нормального зазора между направляющими и ползуном используются чугунная планка и прокладка. В нижней части ползуна крепится пуансон 2, на столе пресса — стойка 4, в которую установлена матрица 3. Стол пресса съемный, крепится двумя болтами 5. При перестановке стола в горизонтальное положение можно пробивать отверстия в коробчатых и фасонных деталях.

Механизм центрирования

Механизм центрирования позволяет опускать ползун с пуансоном на намеченное место пробивки отверстия. Управление механизмом включения ползуна осуществляется педалью или кнопкой.

Инструмент реза уголка, круга, квадрата (рис. 6, 7)

Инструмент реза уголка, круга, квадрата (рис. 6, 7) состоит из подвижных и неподвижных 3, 4 ножей-плит. Нож-плита 3 оснащена вставными ножами 1 и 2. Неподвижная нож-плита крепится в гнездо станины, подвижная нож-плита — в гнездо ползуна сортовой секции.

Инструмент реза швеллера и двутавра

Инструмент реза швеллера и двутавра состоит из подвижной и неподвижной плит 4 (рис. 8, 9), оснащенных ножами, которые меняются в зависимости от номера швеллера и двутавра. Неподвижная плита оснащена ножами 1, 2, 3, подвижная — ножами 1, 2, 3, 5.

Схема включения дыропробивного пресса и сортовой секции пресс-ножниц НВ5221

Схема включения пробивного пресса и сортовой секции нв5221

Схема электрическая принципиальная комбинированных пресс-ножниц НВ5221

1. роворот)

Крепление инструмента (ножей) комбинированных пресс-ножниц НВ5221

Ножи к ножницам для резки сортового проката. Технические требования

Ножи для пресс ножниц изготавливаются по ГОСТ 25454-82 Ножи к ножницам для резки сортового проката. Технические требования

• Ножи не должны иметь трещин, заусенцев, раковин, острых углов и кромок (кроме режущих);
• Поверхности, образующие режущую кромку не должны иметь задиров, прижогов;
• Режущая кромка не должна быть затуплена, выкрошена, не должна иметь забоин;
• Ножи должны изготавливаться из стали марок:
• Х12Ф1, ХБФ по ГОСТ 5990-73 для холодной резки стали
• Р6М5 по ГОСТ 19256-73, 4Х5В2ФС по ГОСТ 5990-73 для горячей резки стали
• Твердость ножей должна быть HRC = 50...56
• Допускается по согласованию с потребителем изготовлять ножи из других марок стали, не снижающих качества ножей
• Параметры шероховатости Ra поверхностей ножей не должны превышать следующих значений:
  • Поверхности, образующие режущую кромку (передняя, задняя) и опорные поверхности - 1,25 мкм
  • Поверхности крепления и фасок - 20 мкм
  • Остальные поверхности - 10 мкм
