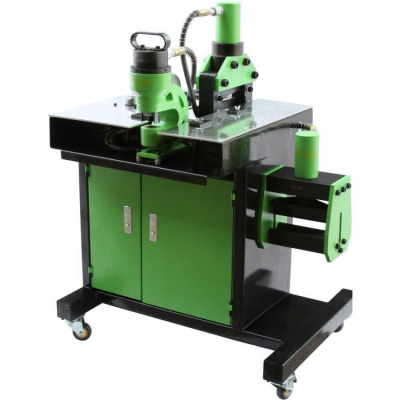

Шинообрабатывающий станок Завод НСГШ-150

Станок гидравлический для обработки шин НСГШ-150 предназначены для резки, гибки и перфорации медных и алюминиевых электротехнических шин.

Станок представляет собой одноконтурные гидравлические прессы для резки, гибки и перфорации, смонтированные  на раме и проводимые в действие гидравлической станцией НСГЭ-630. Станция соединена  с прессами шлангами высокого давления через гидравлический переключатель. Перед началом работы установить переключатель в положение «СБРОС», соответствующее нейтральному. При нажатии повороте рычага в необходимое положение, электродвигатель станции приводит в действие насос, нагнетающий  в систему рабочую жидкость и приводящий в действие соответствующий пресс.

Для мобильности станок оснащен четырьмя колесами с механическим тормозом для фиксации положения. Перед   включением установки необходимо проверить уровень рабочей жидкости в резервуаре гидравлической станции. В качестве рабочей жидкости рекомендуется всесезонное гидравлическое масло . В процессе работы необходимо контролировать  уровень масла и при необходимости, доливать. Для этого следует открутить крышку резервуара  и залить масло до уровня не ниже смотрового отверстия на корпусе маслобака. 1. Проверить уровень масла в маслобаке по смотровому окошку.  2. Подключить станок к электросети. 3. Установить гидравлический  переключатель в положение «СБРОС». 4. Повернуть рычаг маслостанции НСГЭ-630 в положение подачи давления. 5. Включить электропитание(кнопка «ПУСК»).

1. Гибка                Для гибки шин используется пресс шиногибочный гидравлический НШГ-150, входящий в состав станка. Для изгибания установить шину в рабочую часть шиногиба на неподвижную нижнюю планку. Центр шины должен совпадать  с осью поршня (цилиндра) агрегата для гибки. Повернув рычаг гидропереключателя в положение «ГИБКА»  произвести изгибание шины на нужный угол, ориентируясь по шкале на внутренних плоскостях пластин рабочей зоны. Угол гибки (0-90). После изгибания сбросить давление, повернув рычаг в положение «СБРОС» и установить поршень в исходное положение.

2. Резка Для резки электротехнических шин используется резак шин гидравлический НРШГ150, входящий в состав станка. Перед выполнением резки  установить направляющие шайбы (фиксируются винтами) на линейке в соответствие с шириной шины. Центр шины должен совпасть с осью поршня или нулевой отметкой линейки. Установить шину в рабочую область агрегата и произвести резку, повернув рычаг гидрораспределителя в положение «РЕЗКА». После разрезания шины вернуть лезвие шинореза в исходное положение, поверну рычаг в положение «СБРОС».

3. Перфорирование отверстий Для перфорирования отверстий  используется перфоратор шин гидравлический  НПШГ-60, входящий в состав станка. Подобрать матрицу и пуансон нужного диаметра. Матрица устанавливается в отверстие  нижней части агрегата. Для этого открутить винт под внутренний шестигранный винт.  После установки матрицы  плотно закрутить  винт, но не прикладывая большого усилия. Для установки пуансона  открутить гайку-фиксатор с поршня агрегата, установить пуансон  и закрутить гайку. Перед проделыванием отверстий убедиться, что стержень пуансона и отверстия матрицы сосны, произведя опускание и подъем поршня агрегата. Установить рычаг гидрораспределителя в положение «ПРОБИВКА» для пробивки отверстия, по окончании процесса переведите рычаг в положение «СБРОС».

4.Окончание работы. Открыть дверцы стола , повернуть рычаг на маслостанции НСГЭ-630 в положение спуск давления.  Давление в системе упадет, и рабочая часть станция придет в исходное состояние. Масло стечет обратно в резервуар. По окончании работы привести гидравлический переключатель в положение «СБРОС». Обесточить станок, нажав кнопку «Стоп» на лицевой панели.
