Сварочно-сборочный стол ССб-3Д-2400 ГП
Новинки
895 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Стол сварочно-сборочный ССБ-3Д-2400 ГП предназначен для проведения на нем сварочных, зачистных, шлифовальных и сборочных работ.
Рабочая поверхность стола представляет собой коробчатую сварную конструкцию, сваренную из листовой стали 09Г2С толщиной 10 мм, имеющую внутренние ребра жесткости и пять рабочих плоскостей. Стол для 3Д-сварки имеет единую платформу, на которой расположены пять рабочих плоскостей. На каждой рабочей плоскости находятся ряды отверстий диаметром 16 мм и шагом в 50 мм., предназначенные для установки специальной оснастки, позволяющей фиксировать
детали и заготовки, подлежащие сварке.
Рабочая поверхность стола подвергнута процессу азотирования, что повышает ее механические свойства, а так же препятствует налипанию брызг в процессе сварки.

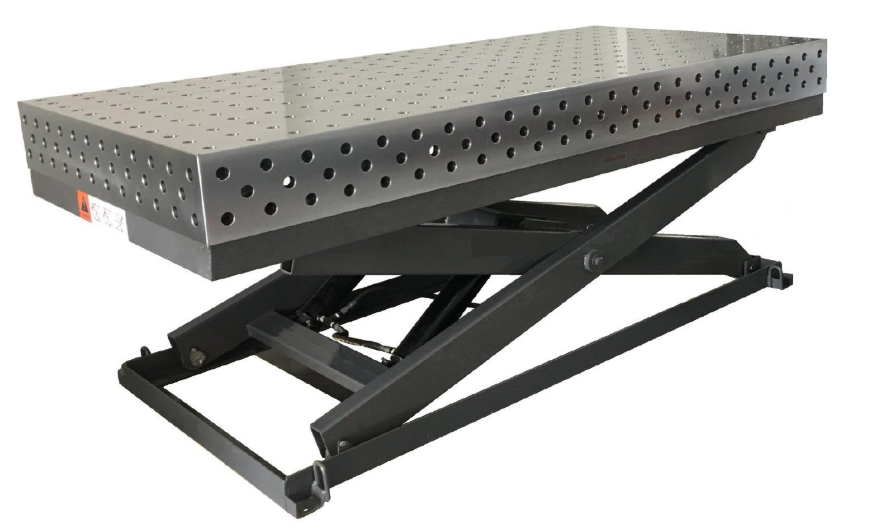

Конструктивно сварочно-сборочный стол ССб-3Д-2400 ГП представляет собой ножничный подъемник, элементы которого изготовленный из листовой стали толщиной 10 мм. методом лазерного раскроя, причем ответственные места, такие, как точки крепления гидроцилиндров выполнены без применения сварочных швов, что придает значительную надежность конструкции. Все поворотные и движущиеся узлы подъемника оснащены шарикоподшипниками, применения которых уменьшает трение и увеличивает срок службы устройства. Подача жидкости в гидроцилиндры осуществляется с помощью электрического масляного насоса. Подъемник оборудован защитой на случай несанкционированного опускания стола.
Толщина столешницы, мм10
Высота боковой стенки, мм120
Диаметр монтажных отверстий, мм16
Шаг отверстий, мм50
Шаг координатной сетки, мм50
Рабочая поверхность стола представляет собой коробчатую сварную конструкцию, сваренную из листовой стали 09Г2С толщиной 10 мм, имеющую внутренние ребра жесткости и пять рабочих плоскостей. Стол для 3Д-сварки имеет единую платформу, на которой расположены пять рабочих плоскостей. На каждой рабочей плоскости находятся ряды отверстий диаметром 16 мм и шагом в 50 мм., предназначенные для установки специальной оснастки, позволяющей фиксировать
детали и заготовки, подлежащие сварке.
Рабочая поверхность стола подвергнута процессу азотирования, что повышает ее механические свойства, а так же препятствует налипанию брызг в процессе сварки.
Конструктивно сварочно-сборочный стол ССб-3Д-2400 ГП представляет собой ножничный подъемник, элементы которого изготовленный из листовой стали толщиной 10 мм. методом лазерного раскроя, причем ответственные места, такие, как точки крепления гидроцилиндров выполнены без применения сварочных швов, что придает значительную надежность конструкции. Все поворотные и движущиеся узлы подъемника оснащены шарикоподшипниками, применения которых уменьшает трение и увеличивает срок службы устройства. Подача жидкости в гидроцилиндры осуществляется с помощью электрического масляного насоса. Подъемник оборудован защитой на случай несанкционированного опускания стола.
Толщина столешницы, мм10
Высота боковой стенки, мм120
Диаметр монтажных отверстий, мм16
Шаг отверстий, мм50
Шаг координатной сетки, мм50
Характеристики
|
Грузоподъемность, кг
|
1500 |
|
Размеры раб. поверхности, мм
|
2400х1200 |
|
Мощность электродвигателя вентилятора, кВт
|
1,5 |
|
Габаритные размеры, мм
|
2500х1200х1100 |
|
Масса, кг
|
980 |
