Шинообрабатывающий станок с ЧПУ DSCNC-50ZPS

Автоматическая машина для обработки шин, 4 серводвигателя, три насоса и три станции,

 Пробивка|Резка|Гибка три станции, оснащенные автоматической системой позиционирования с ЧПУ

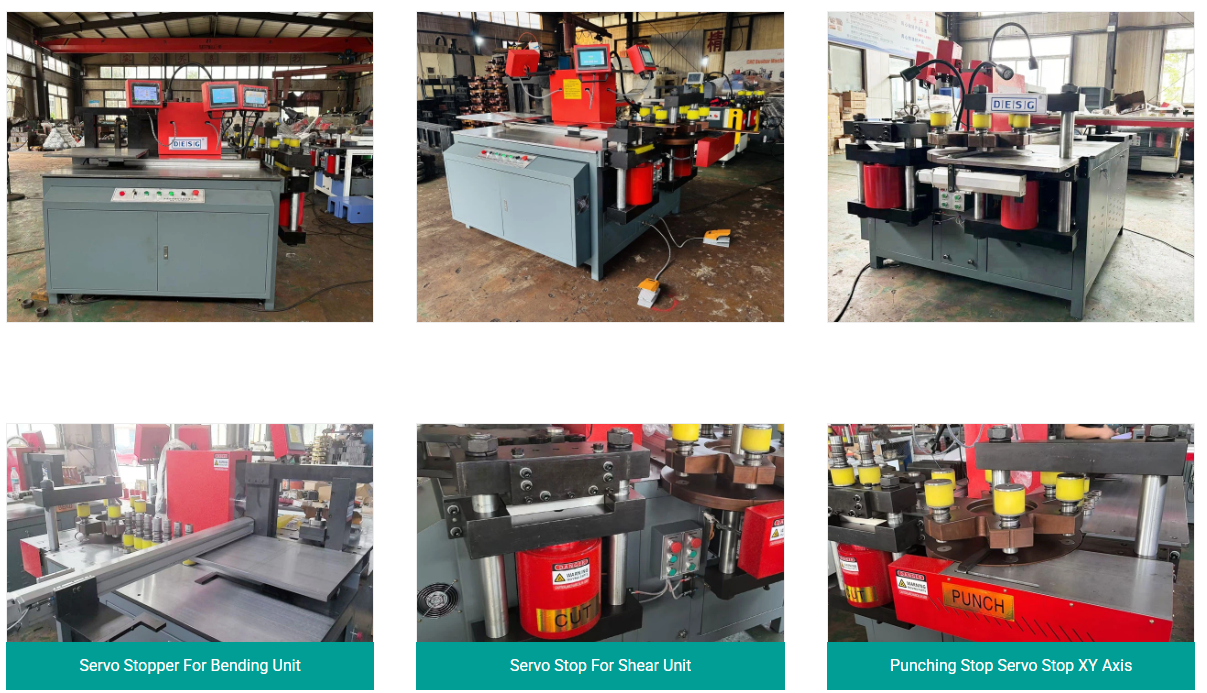

◆Узел резки: двухколонная конструкция, верхние и нижние ножи установлены вертикально и параллельно, резка гладкая и без заусенцев; серводвигатель и автоматическое управление ПЛК, точное и эффективное.
◆Узел пробивки: шестипозиционный поворотный стол из ковкого чугуна, автоматическое позиционирование сервопривода с ЧПУ, настройка расстояния между отверстиями на сенсорном экране, интеллектуальная регулировка осей XY, высокоточная свободная маркировка.
◆Узел гибки: интуитивно понятный интерфейс, стабильная производительность и простота эксплуатации, высокая точность гибки, высокая повторяемость, функция памяти параметров, простота завершения обработки заготовки.

1. Функция пробивки
Оборудование DSCNC - 50ZPS имеет мощную функцию пробивки, а его максимальное усилие пробивки может достигать 500 кН. Диапазон пробивки, поддерживаемый этой функцией, составляет от 4,3 мм до 36 мм в диаметре. Для толщины обработки он может обрабатывать максимум 16 мм, а верхний предел ширины обработки составляет 260 мм.
2. Функция резки
Что касается резки, оборудование имеет максимальное усилие пробивки 800 кН, что позволяет справляться с задачами резки высокой интенсивности. Его максимальная толщина и ширина резки составляют 16 мм и 260 мм соответственно, что может удовлетворить потребности в резке шин различных размеров.
3. Функция гибки
Функция гибки также превосходна, с максимальным усилием пробивки 500 кН и максимальной шириной и толщиной пробивки 260 мм и 16 мм, что позволяет выполнять точные и мощные операции по гибке шин.
4. Общие параметры оборудования
Характеристики внешнего вида: Общие размеры оборудования составляют 2100 мм × 1710 мм × 1670 мм, что занимает умеренное пространство.
Конфигурация мощности: Он использует 3x 5,5 кВт привод двигателя, что достаточно по мощности; оборудование оснащено 4 сервосистемами для обеспечения точной работы.
Вес и источник питания: Вес всего станка составляет 2350 кг, с высокой устойчивостью; напряжение питания поддерживает 380 В, 220 В, 415 В (настраивается), что подходит для различных условий электропитания.
5. Эффективный ход каждой оси
Ось прессования: Эффективный ход оси штамповки Y составляет 1200 мм, а эффективный ход оси штамповки X составляет 2200 мм.
Ось резки: Эффективный ход оси резки X составляет 1200 мм.
Ось гибки: Ход упора гибки составляет 1000 мм, что обеспечивает достаточное рабочее пространство для различных процессов.

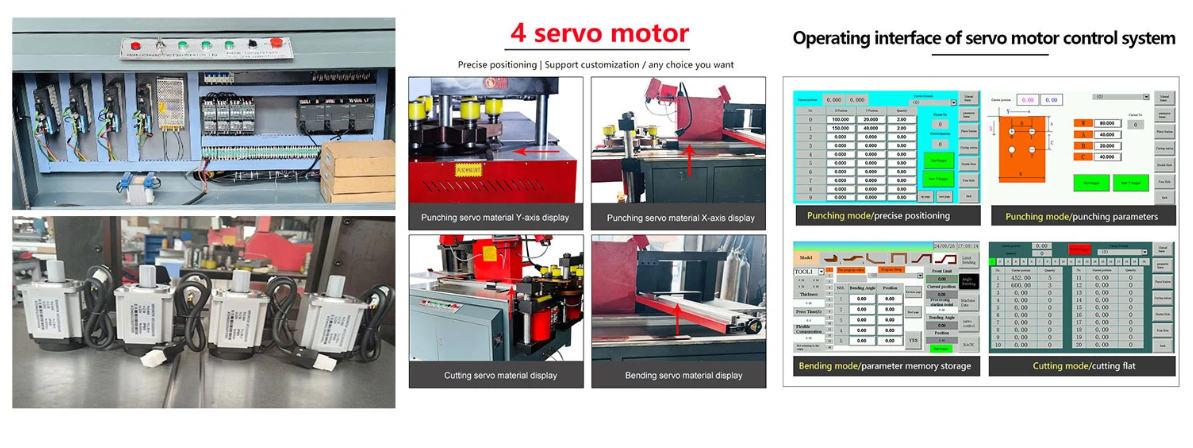

◆ Внедрение вычислительной системы Siemens PLC: система формирует замкнутый механизм управления посредством взаимодействия в реальном времени между PLC и датчиком смещения, который может контролировать погрешность точности гибки в пределах ±0,1 мм. В то же время оборудование имеет встроенный интеллектуальный алгоритм, который может автоматически рассчитывать оптимальную длину резки, угол гибки и координаты точки гибки в соответствии с требованиями обработки, реализуя автоматизацию всего процесса от сбора данных, анализа расчетов до управления выполнением, значительно повышая эффективность обработки и уровень квалификации готовой продукции.
