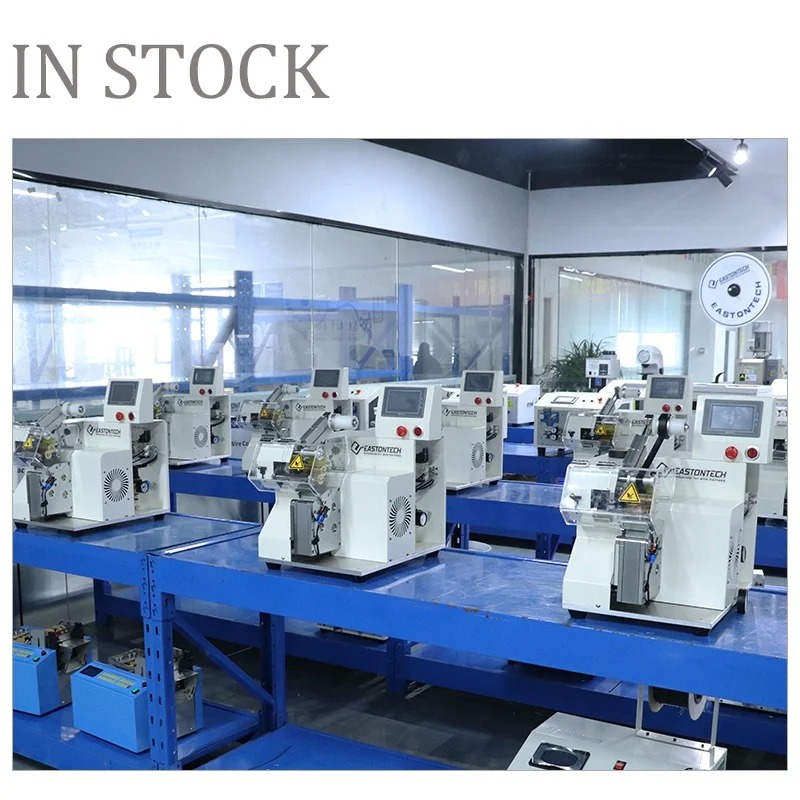

Лентообмоточный станок EW-AT101

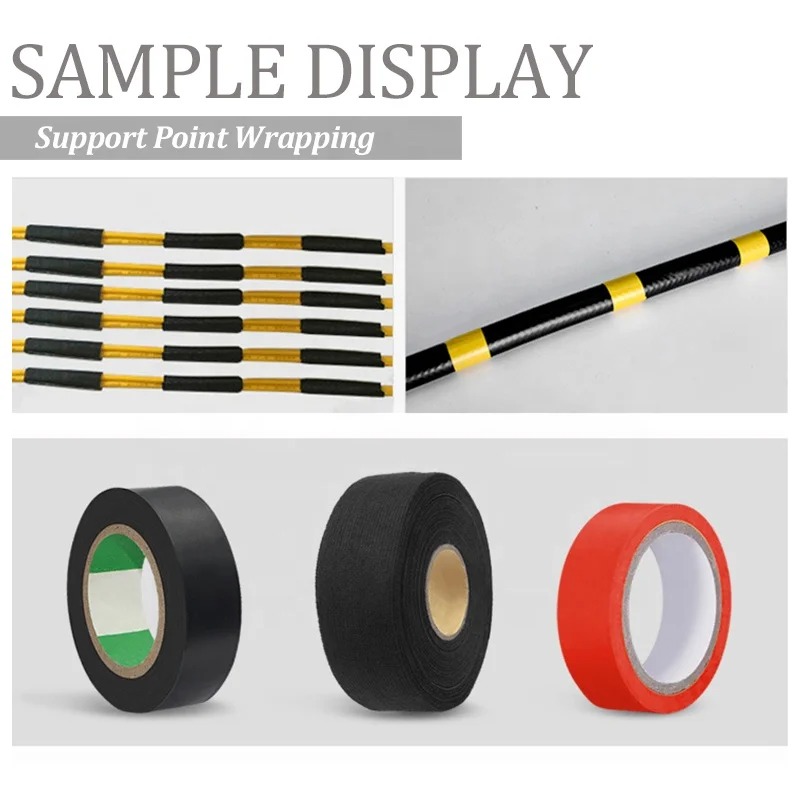

Станок для бандажирования проводов EW-AT101 – это программируемая электропневматическая (подключение сжатого воздуха 0,3…0,5 МПа) машина, предназначенная для точечного нанесения слоя изоляции или для скрепления проводников или их стыков вместе. Это универсальная машина, так как на одной машине можно обрабатывать обычные и торцевые соединения. Изделие нередко используется, как вспомогательная машина для кабельно-проводниковой машины (EW-AT-1605, в частности), которую в основном задействуют для подготовки автомобильной проводки.
Настольная машина для бандажирования проводов EW-AT101 перед работой должна быть точно выставлена горизонтально. Действия оператора при подготовке к работе: поместить ленту в устройство подачи; включить машину кнопкой «ВКЛ./ ВЫКЛ.»; выбрать режим работы с помощью кнопки «AUTO/MANU»; установить необходимую скорость. Для пуска операции предусмотрена ножная педаль замыкания контактов. Типичное время обработки составляет до 2 секунд. Модуль управления отделен от рабочей головки, что дает более эргономичный дизайн.
|
Макс. диаметр провода, мм
|
0.1-40 |
|
Макс. ширина провода, мм
|
15-45 |
|
Габаритные размеры, мм
|
500 x 360 x 360 |
|
Масса, кг
|
44 |
